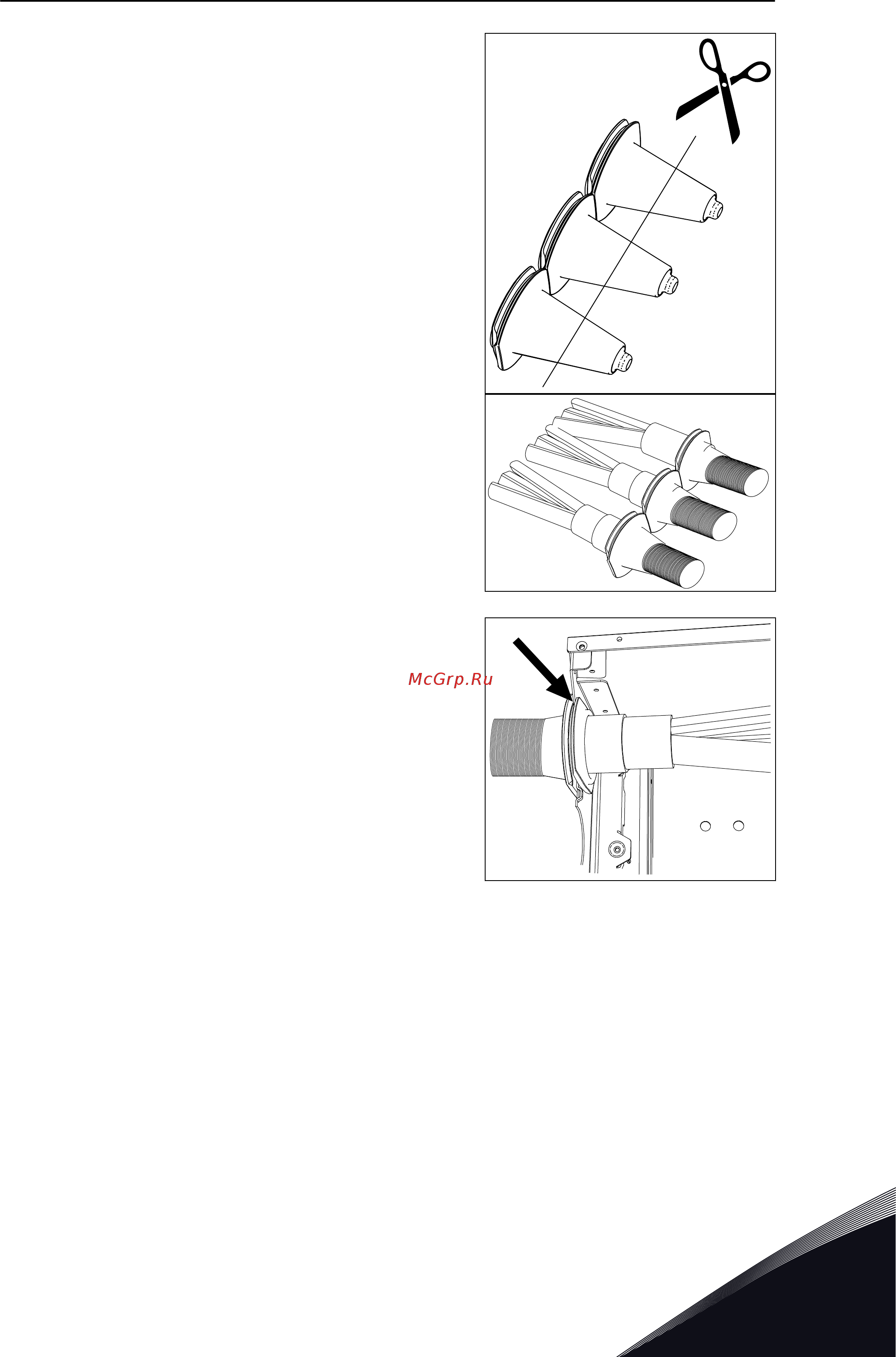

8 Подрежьте резиновые втулки и через
образовавшиеся отверстия пропустите кабели.
a)
Не вырезайте отверстия во втулках шире,
чем необходимо для используемых кабелей.
b)
Если при пропускании кабеля втулки
загибаются, для их выпрямления достаточно
оттянуть кабель назад.
9 Установите резиновую втулку и кабель таким
образом, чтобы кромка корпуса привода входила
в паз резиновой втулки.
a)
Для выполнения требований степени защиты
корпуса IP54 втулка должна плотно прилегать
к кабелю. Выведите кабель из втулки таким
образом, чтобы его начальный участок был
прямым.
b)
По возможности уплотните соединение с
использованием изоляционной ленты или
кабельной стяжки.
СОЕДИНЕНИЯ КАБЕЛЕЙ ПИТАНИЯ VACON · 67
24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM
