КАБЕЛИ ETHERNET
1 К этому разъему подключается кабель Ethernet.

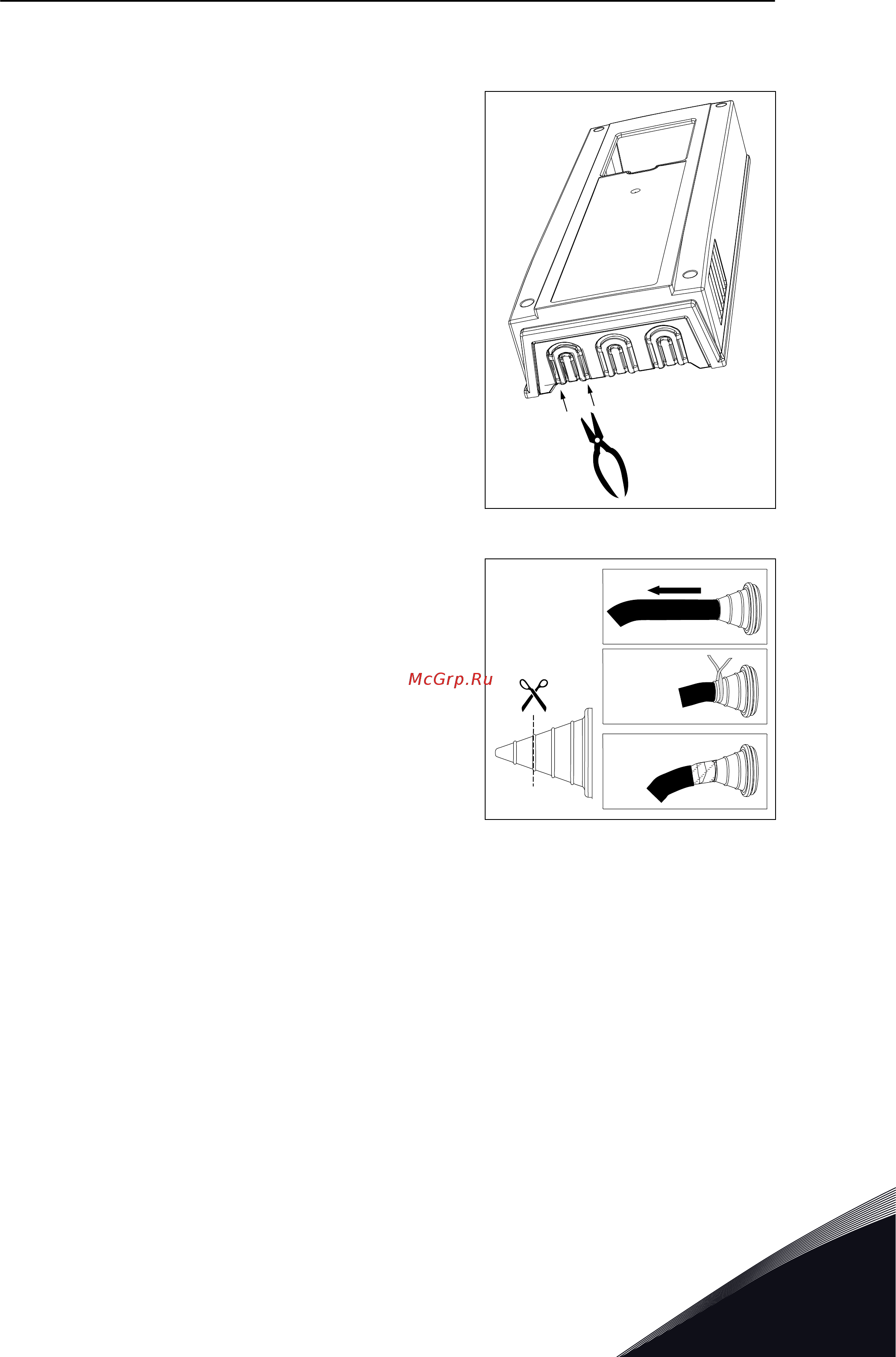

2 Для приводов со степенью защиты IP21
вырежьте отверстие для кабеля Ethernet в
крышке преобразователя частоты.
Для приводов со степенью защиты IP54
вырежьте отверстие в резиновой втулке и
проведите кабель через это отверстие.
a)
Если при пропускании кабеля втулки
загибаются, для их выпрямления достаточно
оттянуть кабель назад.
b)
Не вырезайте отверстия во втулках шире,
чем необходимо для используемых кабелей.
c)
Выведите кабель из втулки таким образом,
чтобы его начальный участок был прямым.
По возможности уплотните соединение с
использованием изоляционной ленты или
кабельной стяжки.
IP21
IP54
БЛОК УПРАВЛЕНИЯ VACON · 81
24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM
