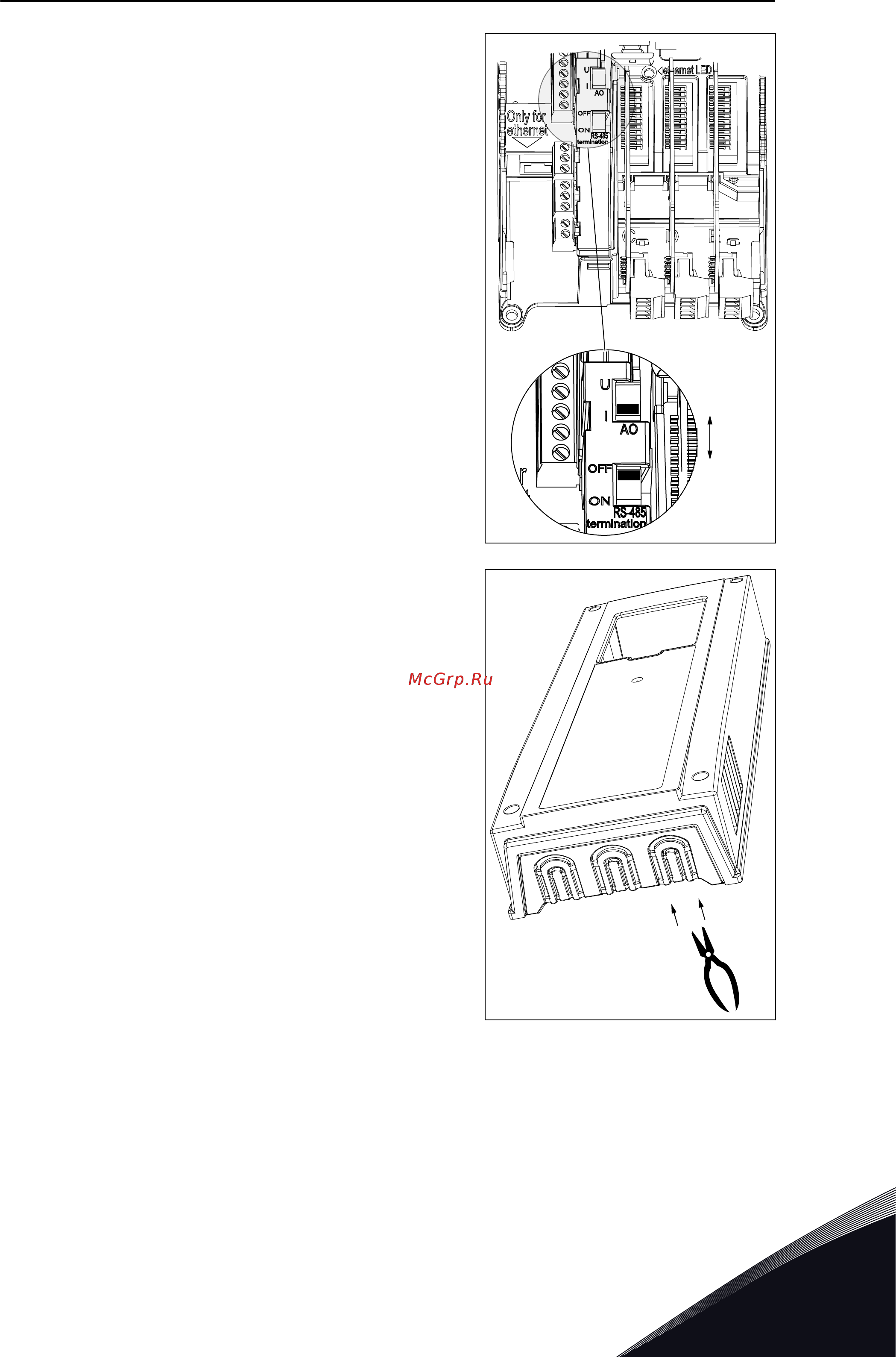

4 Если привод является последним устройством на
шине fieldbus, необходимо установить окончание
шины.
a)
С правой стороны на панели управления
привода найдите DIP-переключатели.
b)
Установите DIP-переключатель окончания
шины RS485 в положение ON.
c)
Функция смещения встроена в резистор
окончания шины. Сопротивление составляет
220 Ом.
5 Если это не сделано для других кабелей
управления, на приводах со степенью защиты
IP21 вырежьте в крышке привода отверстие для
кабеля RS485.
БЛОК УПРАВЛЕНИЯ VACON · 85
24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM
