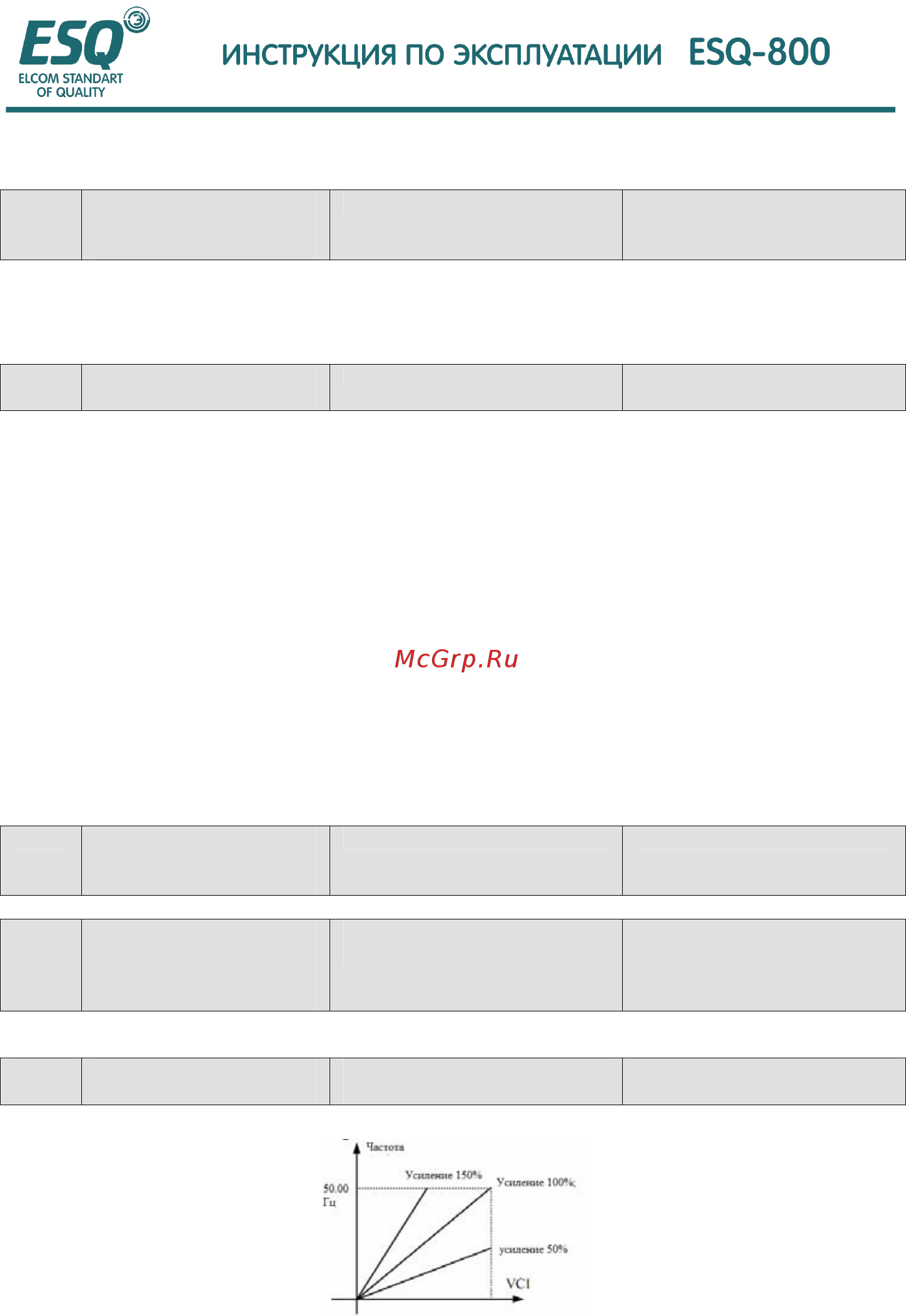

![ESQ ESQ-800-2S0004 Инструкция по эксплуатации онлайн [100/161] 464678](/views2/1574749/page100/bg64.png)
99
1: C-11, C-12 ПИД отображение конкретного давления и давления обратной связи.
F3.27 Характеристика
регулировки замкнутого
контура
диапазон: 0, 1 0
0: Функционирование вперед, скорость двигателя увеличивается, поскольку увеличивается
конкретная величина. 1: Функционирование назад, скорость двигателя уменьшается, поскольку
уменьшается конкретная величина.
F3.28 Выбор парам. начального
контроля светодиода
диапазон: 0-14 1
Этот параметр определяет выбор параметра начального контроля во время работы или останова.
Например, F3.28=3, светодиод вначале отображает выходное напряжение, пожалуйста, нажмите
клавишу SHIFT, если вы хотите посмотреть информацию о параметре контроля.
0: установленная частота
1: выходная частота
2: выходной ток
3: выходное напряжение
4: Напряжение шины пост. тока
5: скорость двигателя
6: температура тепловой нагрузки
7: рабочее время
8: суммарное рабочее время
9: состояние входной клеммы
10: состояние выходной клеммы
11: обеспечение аналогового ввода VCI/PID
12: обратная связь аналогового ввода CCI/ПИД
13: зарезервирован
14: ввод внешнего импульса
F3.29 Частота торможения с
нулевой частотой при
пуске
диапазон: 0.00—15.00 Гц 0.00 Гц
Аналогично подробному описанию для F1.03 и F1.04
F3.30 Выбор
функционирования реле
неисправности ТА, ТВ,
ТС
диапазон: 0-24 15
Аналогично подробному описанию для F5.10.
F3.31 Усиление аналогового
ввода
Диапазон:0~800(%) 100
Усиление аналогового ввода VCI представлено ниже:
Рис. Усиление аналогового ввода VCI
