32

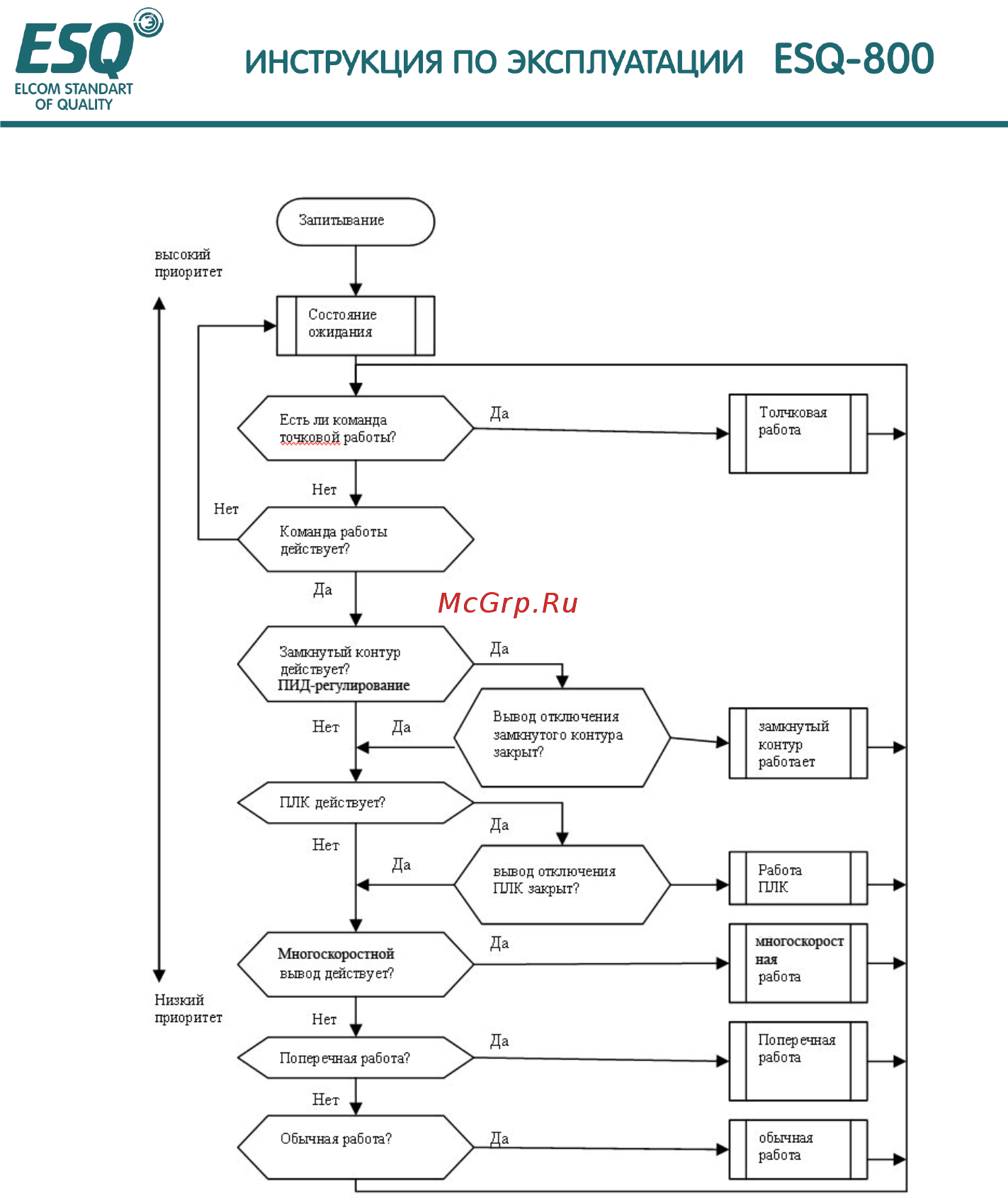

Рис. 4-1 Логическая схема рабочего состояния инвертора
ES
Q
800
0: Толчковая работа
При получении команды на толчковую работу (например, нажмите клавишу
НАЗАД
/JOG
на
клавиатуре) в состоянии ожидания, инвертор работает на толчковой частоте (обратитесь
к функциональному коду F2.06~F2.08).
1: Работа замкнутого контура (ПИД-регулирование)
Инвертор переходит в режим работы замкнутого контура, когда установлен параметр управления
работой замкнутого контура (F3.00=1). Выполните регулировку ПИД в указанную величину и
установите
