10. Примеры

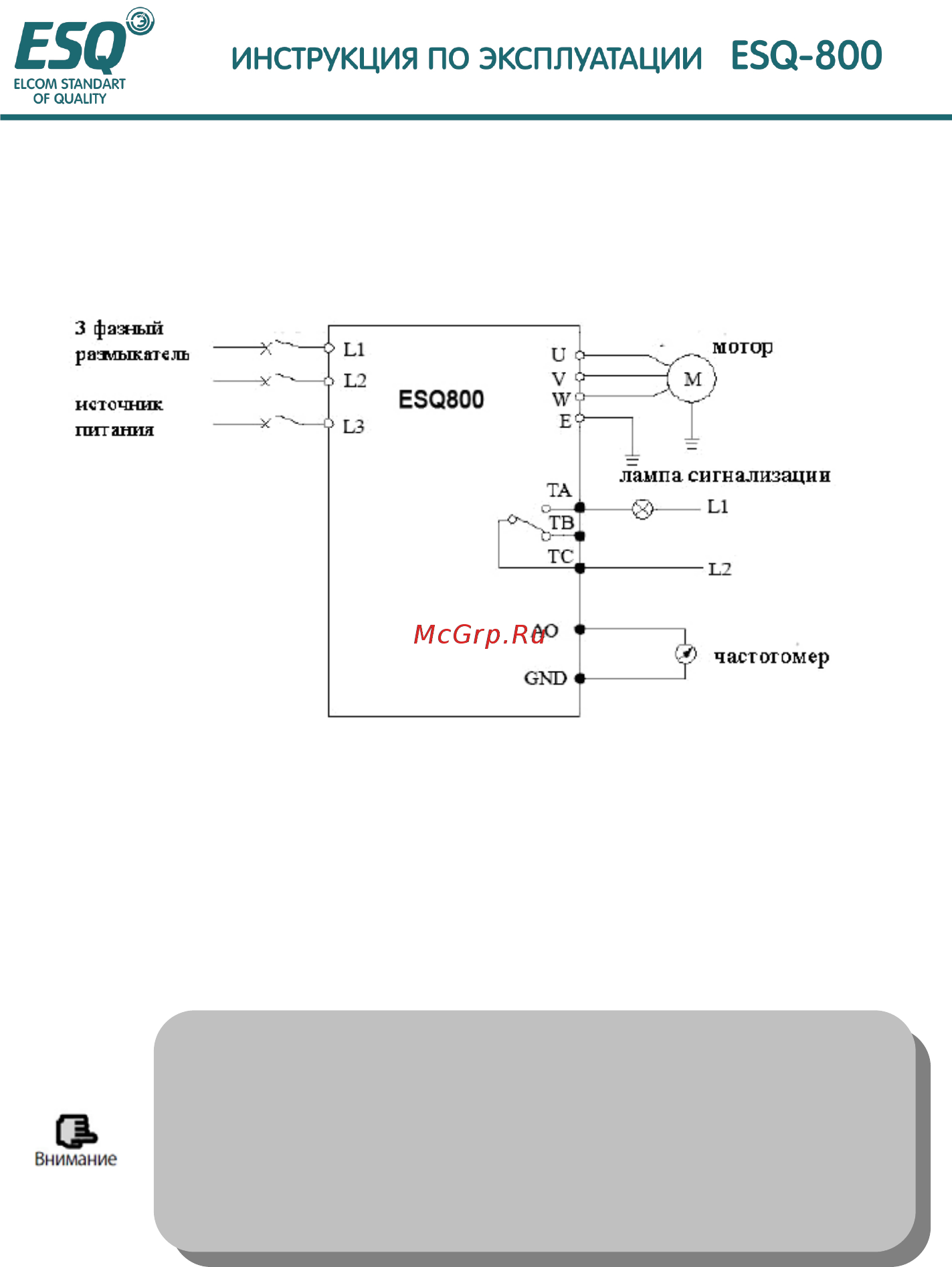

10.1.1. Принципиальная схема
Рис. 10-1
10.1.2. Установите следующие базовые параметры:
(1) Установите параметр F8.01-F8.06 в соответствии с номинальной величиной инвертора.
(2) Установите параметр F0.00 в 0, выберите аналоговый потенциометр клавиатуры для
установки частоты.
(3) Установите параметр F0.02 в 0, выберите клавиатуру для управления пуском, остановом.
(4) Используйте параметр F0.03 для установки направления работы.
10.1.3. Реализуемые функции
(1) реализуется плавная регулировка скорости двигателя, используйте клавиатуру для управления
пуском/остановом и аналогов потенциометр для регулировки частоты.
(1) для установки частоты.
(2) При нажатии клавиши СТОП/ОТМЕНА инвертор остановится.
(3) При нажатии клавиши ВВОД/ДАННЫЕ инвертор перейдет к
следующему меню или подтвердит данные.
(4) Нажимайте клавиши ▲▼ для увеличения или уменьшения
данных.
