140
10.2. Управление c программируемых клемм

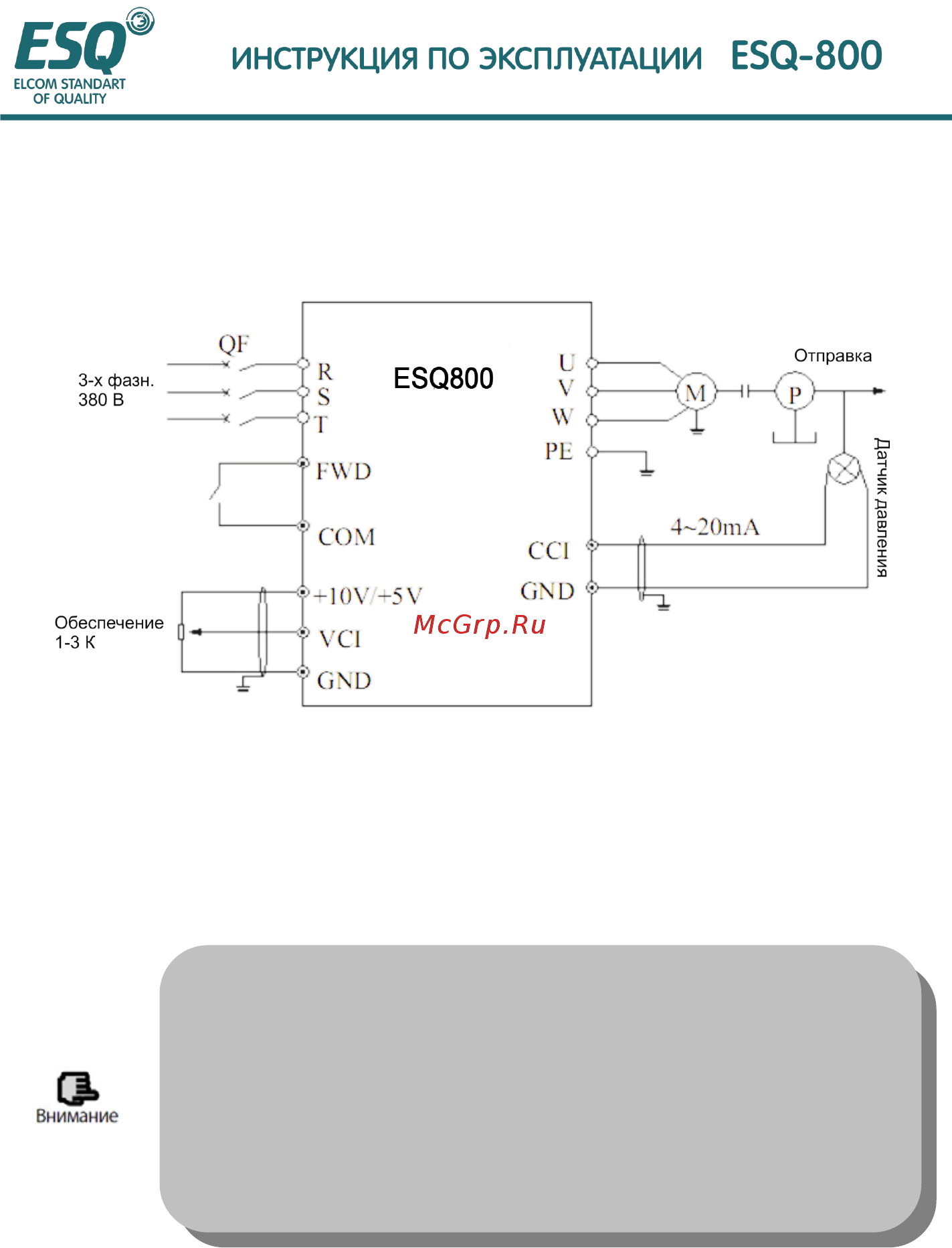

10.2.1. Принципиальная схема
Рис. 10-2
10.2.2. Установка параметров
(1) установите параметр F8.0l-F8.06 в соответствии с номинальной частотой инвертора.
(2) установите параметр F0.00 в 4, 3 для выбора VCI, соответственно имеется возможность
приема сигнала установки частоты в пределах 0-10В.
(3) установите параметр F0.02 в 1 для выбора командного сигнала работы с клемм управления.
10.2.3. Реализуемые функции
(1) управление работой двигателя вперед/назад с помощью внешнего фотонного вкл-выкл.
(2) управление скоростью двигателя сигналом 0-10В.
(3) функция индикации выходного тока и предостережения о неисправности.
(1) если F5.08=0, а именно выбран режим 1 двухпроводного управления,
FWD и COM замкнуты, двигатель осуществляет работу вперед; REV и
COM замкнуты, двигатель работает назад FWD, REV и COM замкнуты или
разомкнуты вместе, инвертор останавливается
(2) установка инвертора конкретизируется с помощью аналогового канала
VCI.
