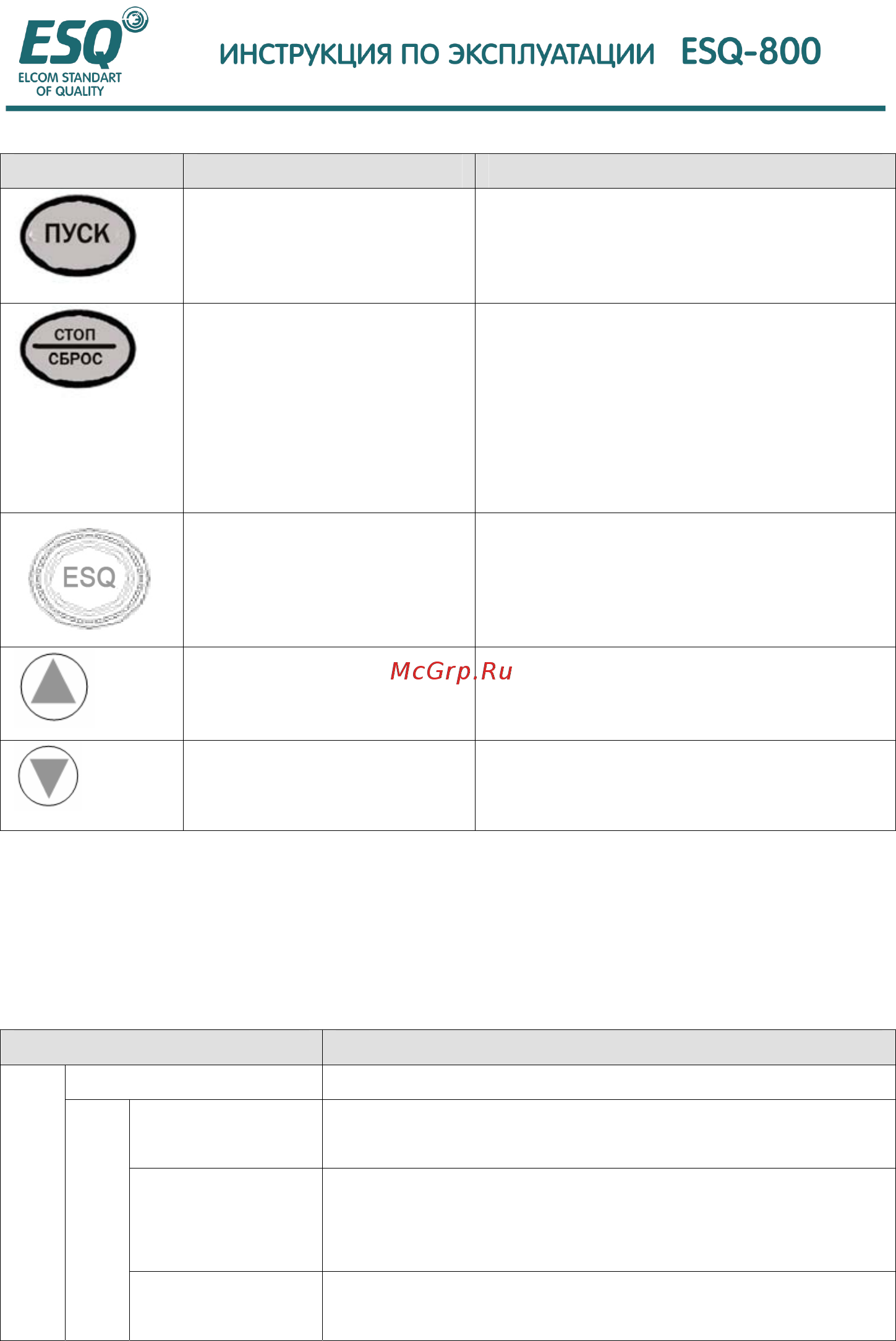

Клавиша Наименование Описание функции
Клавиша Пуск
Переход к работе вперед в режиме ввода с клавиатуры
Клавиша Стоп/сброс В состоянии обычной работы инвертор будет остановлен
в соответствии с установленным режимом после
нажатия этой клавиши, если канал рабочей команды
установлен в режим останова с клавиатуры. Инвертор
будет переустановлен и перейдет в состояние
нормального останова после нажатия этой клавиши в
случае, когда инвертор неисправен.
Аналоговый потенциометр Используется для установки частоты; когда величина
F0.00=0, аналоговым потенциометром производится
установка частоты.
Кнопка увеличения Для уве личения данных или функционального кода
(непрерывное нажатие позволяет улуч шить процесс
уве личения скорости)
Кнопка уменьшения Для уменьшения данных или функционального кода
(непрерывное нажатие позволяет улуч шить процесс
уменьшения скорости)
4.2.3.Светодиод и индикаторная лампа
Индикаторная лампа отображает 4 состояния: такие как MOD (режим), ALM (тревога), FWD (работа
вперед), REV (работа назад), представленные слева направо на светодиодной панели, их соответствующие
значения представлены в таблице 4-2.
Таблица 4-2 Описание индикаторной лампы состояния
Параметр Описание функции
Цифровой дисплей Отображение текущего рабочего состояния и установка параметра
A,Hz,V (А,В, Гц) цифровое отображение физического параметра (для тока – А,
для напряжения – В, для частоты - Гц)
MOD Данная индикаторная лампа горит в состоянии отсутствия
управления и гаснет, если ни одна из клавиш не нажата в течение
минуты, затем возвращается в состояние контроля
Функция дисплея
Светящийся индикатор
ALM Индикаторная лампа тревожной сигнализации, указывает на
наличие состояния подавления чрезмерного тока или чрезмерного
