10.6. Применение для подачи воды под постоянным давлением

10.6.1. Принципиальная схема

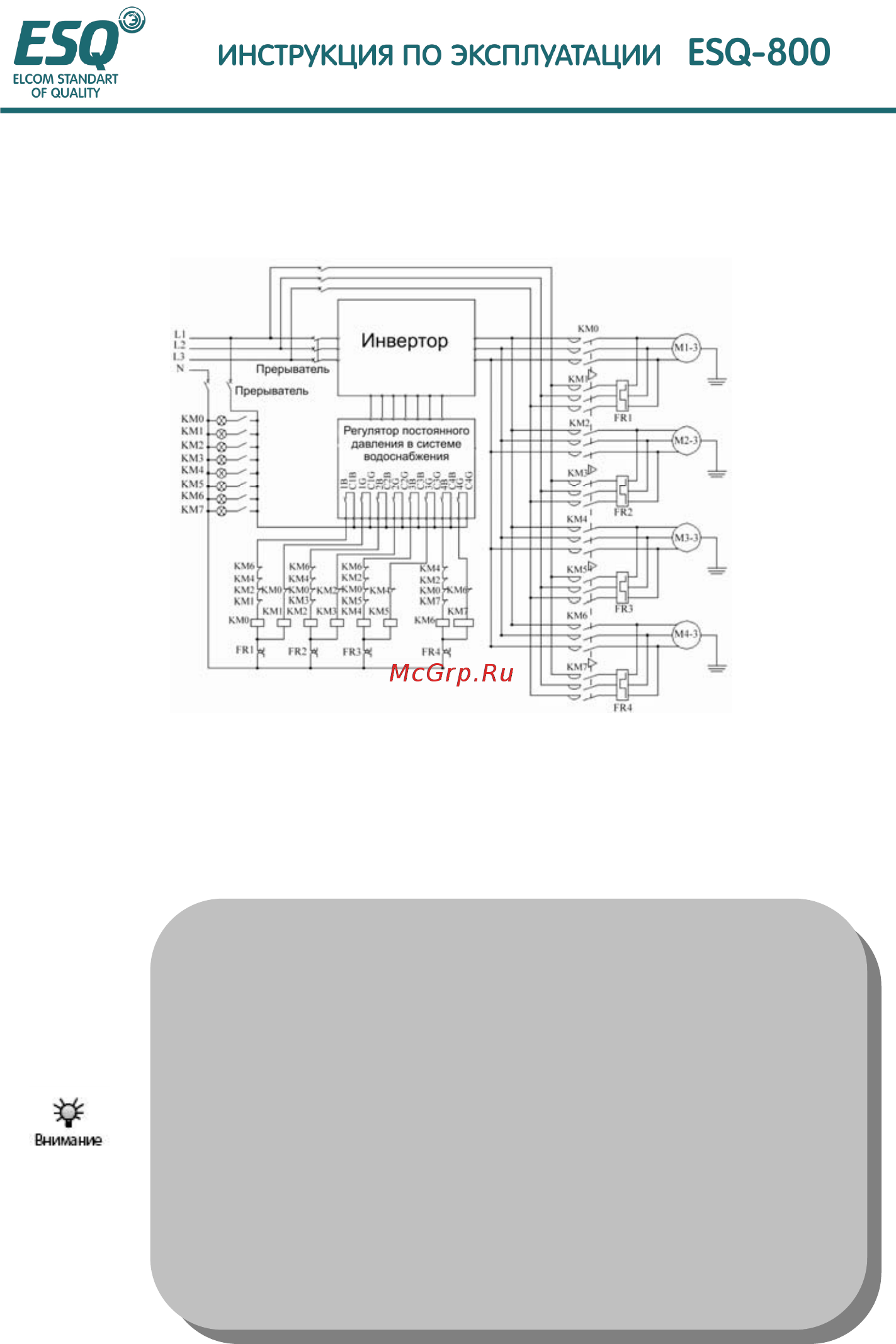

Рис. 10-6 Принципиальная схема контроллера подачи воды под постоянным давлением

(1B,C1B), (1QC1G), (2B,C2B), (2G0C2G), (3B,C3B), (3QC3G), (4B,C4B), (4QC4G) обозначают

соответственно 2 клеммы, соответствующие клемме управления "варьируемая частота №.1","источник

питания №1 ", "варьируемая частота №2","источник питания №2","варьируемая частота №3 ","источник

питания №3 "," варьируемая частота №4"," источник питания №4" на контроллере подачи воды постоянного

давления.

(1) Следует применять контактор переменного тока с

механической блокировкой между выводом инвертора и шунт

источника питания поблизости от двигателя, и выполнить

логическую блокировку в электрическом контуре управления

во избежание короткого замыкания между выводом инвертора

и источником питания, которое может повредить инвертор и

относящееся к нему устройство.

(2) Порядок подсоединения фаз источника питания L1,L2,L3 с

двигателем должен соответствовать выводам инвертора U, V,

W, эксплуатируйте инвертор только после проверки

данного порядка подсоединения фаз во избежание работы

назад, вызванной конвертированием переключателя частоты/

источника питания.

(3) Следует использовать устройство защиты от чрезмерного

тока в источнике питания, для шунтирования двигателя.
