18
3.4.2 Подключение проводов к клеммам главной цепи
Данные о входных/выходных клеммах главной цепи представлены в таблице 3-1.
3.6 Расположение и прокладка проводов контура управления
3.6.1 Расположение и функционирование клеммного терминала и переключателя
Для получения данных о прокладке проводов в клеммном терминале и о положении переключателей
на панели ЦП, обратитесь к Рис. 3-7. Функциональное описание клеммного терминала предоставляется
пользователю в Таблице 3-3, клеммная коробка CN1 предназначена для обслуживания производителем.
Выполняйте прокладку проводов в клеммном терминале надлежащим образом и перед использованием
инвертора установите переключатель на панели ЦП в положение Вкл., как минимум, рекомендуется
использовать провод сечением 1мм
2
в качестве соединительного провода в клеммном терминале.
=58A?@02=>AB8

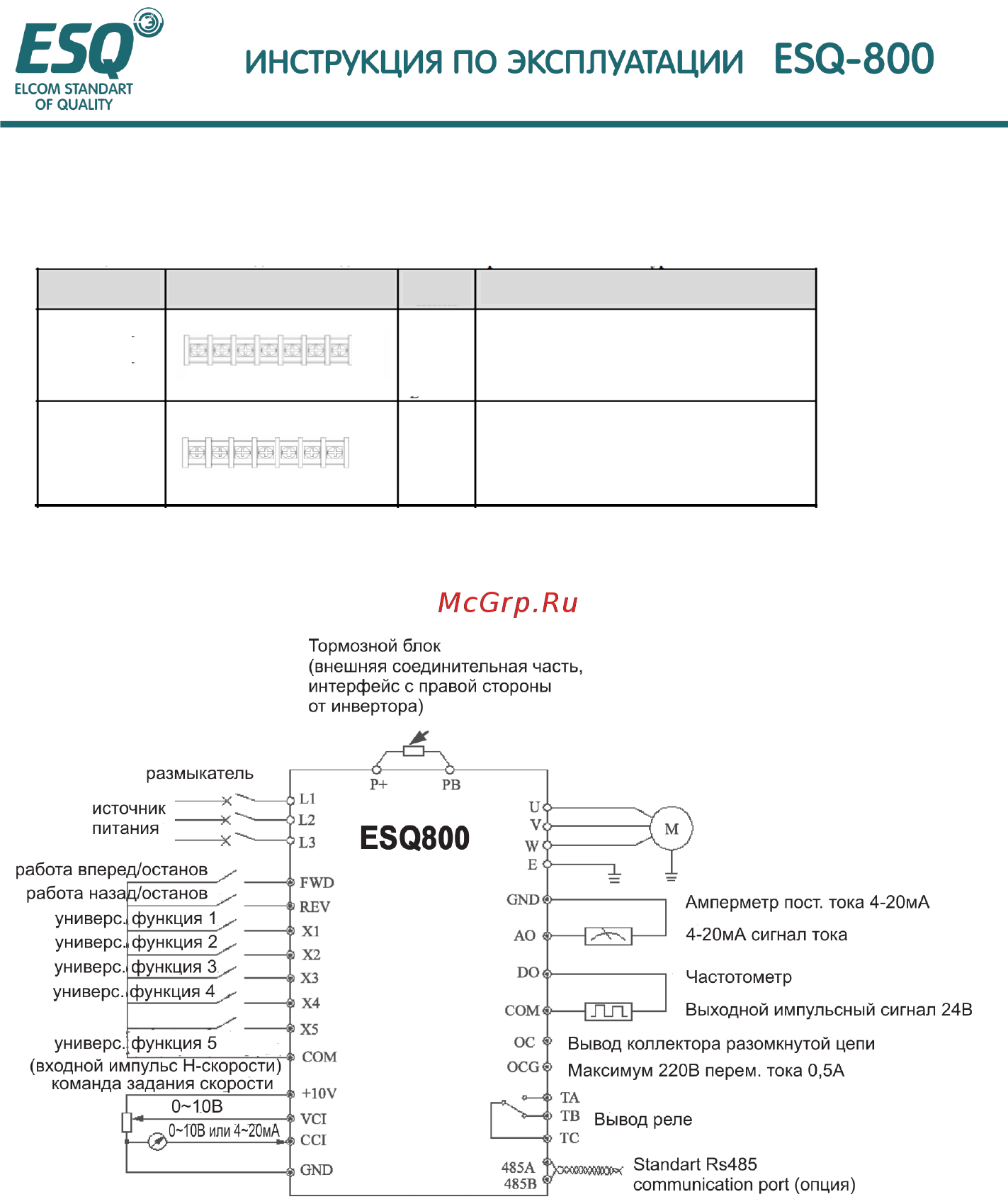

3.5. Основная схема электрических соединений.
Адаптируемый тип: ESQ800-2S0002-2S0015, ESQ800-4T0007-4T0015
Адаптированный
тип
Клеммы главной цепи
Наименование
клемм
Описание функции
ESQ800-2S0002~
ESQ800-2S0015
ESQ800-4T0007~
ESQ800-4T0015
L1
L2
E
U,V,W
L1,L2,L3
E
U,V,W
L1 L2 E U V W
L1 L2 L3 E U V W
Нулевой провод
Фазный провод
Клемма заземления
3 фазы переменного тока на выходе
3 фазы переменного тока на выходе
Клемма заземления
3 фазы переменного тока на выходе
Таблица 3-1 Описание входных/выходных клемм главного цепи
