6.5. Группа функциональных параметров работы простого ПЛК: F4
Пользователь может сам устанавливать направление выходной частоты и время работы
инвертора во время рабочего цикла с помощью функции простого ПЛК в соответствии с Рис. 6-19
Функция работы простого ПЛК серийного инвертора ESQ800 обеспечивает 7 типов режима работы
с многоэтапной скоростью, ниже представлен пример 7 этапной скорости. На Рис.6-20, a1,~a5, d1,~d5
время ускорения или замедления соответствующего этапа , устанавливаемого параметром времени
ускорения и замедления F0.08, F0.09 и F2.18~F2.29 всего 7 видов параметра, f1~f7, T1~T7 показывают
установленную частоту и время работы, установленные с помощью функционального кода F4—F4.14.

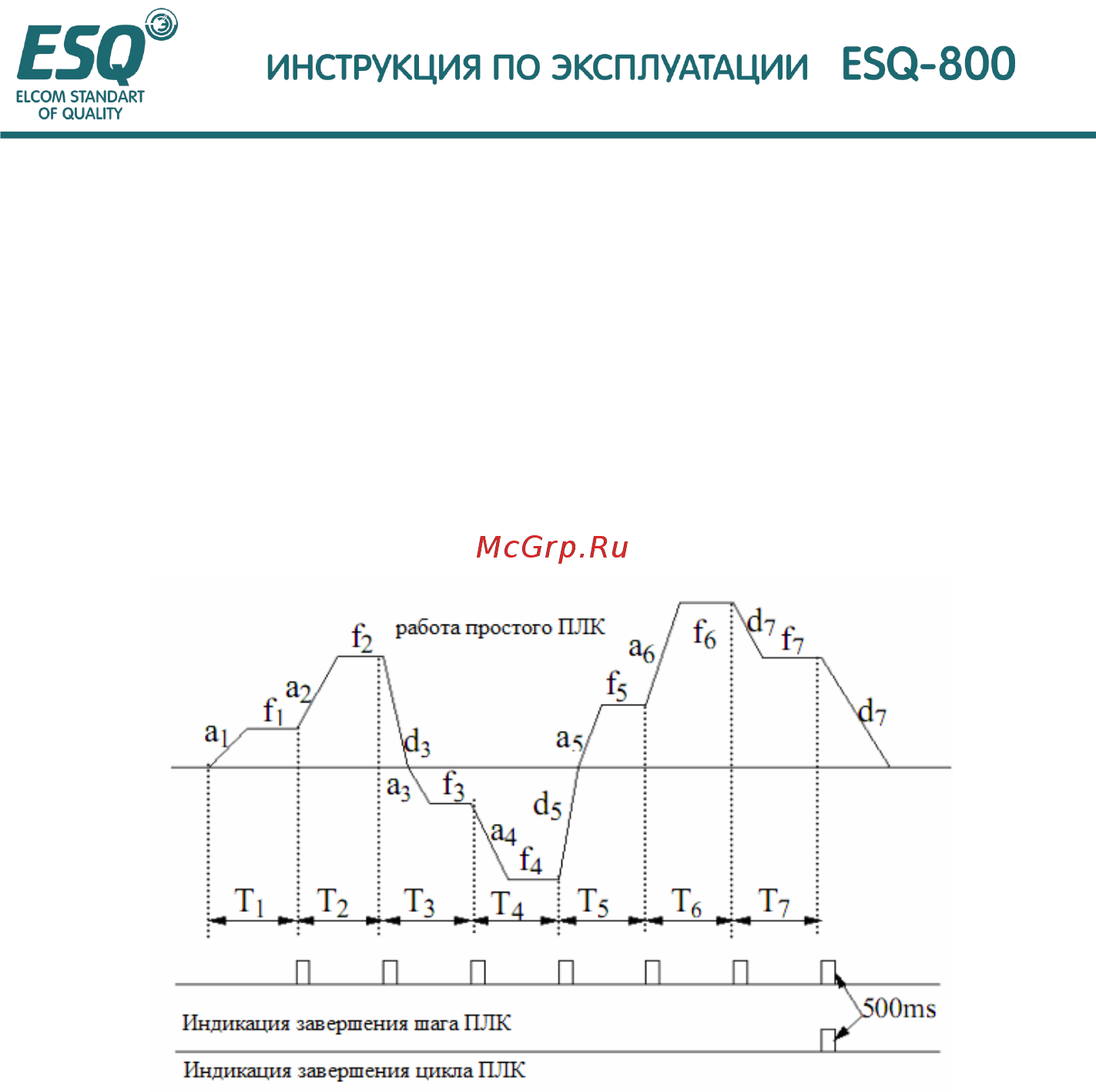

Рис. 6-19 работа простого ПЛК
Функционирование простого ПЛК инвертора серии ESQ800 может обеспечивать 7 видов
многоскоростного режима работы , возьмите в качестве примера следующие 7 скоростей, показанные
на Рис. 6-20, a1„ a5, d1~d5 это время ускорения и время замедления этапа, они устанавливаются
параметрами времени ускорения F 0.08,F0.09 и F2.18~F2.29, всего 7 видов параметров, рабочая
частота и рабочее время f1~ f7, T1~ T7 устанавливаются с помощью функционального кода
F4.01~F4.14
