10.5. Последовательная работа

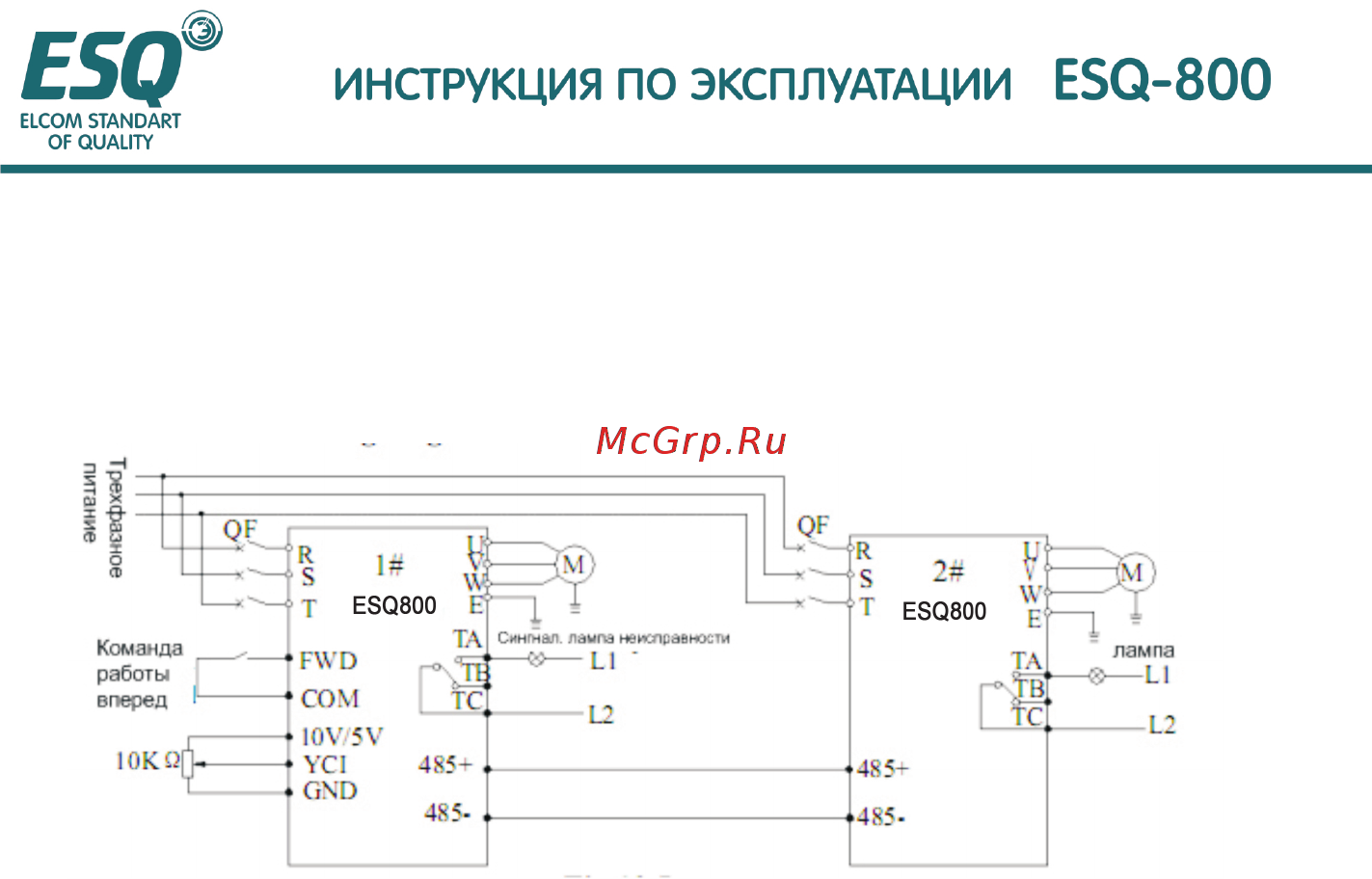

10.5.1. Принципиальная схема

Рис. 10-5

10.5.2. Установка параметра

установите инвертор 1# следующим образом:

(1) F0.02=1: управление работой с клемм управления.

(2) F5.23=0: сигнал выходного импульса DO с клемм для выходной частоты инвертора 1#.

(3) F5.10=0: сигнал рабочего инвертора 1# выводится с помощью цифровой выходной

клеммы OC.

установите инвертор 2# следующим образом:

(1) F0.00=7: установка клеммы импульса является обеспечение частоты для инвертора 2#.

(2) F0.02=1: управление работой с клемм управления.

(3) F5.04=38: Х5 служит для ввода импульсной частоты.

После вышеуказанной установки используйте цифровой/импульсный фотонный вывод

инвертора 1# для реализации последовательной работы инвертора 2#.

10.5.3. Описание операции

После получения команды работа вперед с внешнего переключателя (замкнут) и конкретной

величины частоты (0-10В) от клеммы аналогового ввода VCI, инвертор1# работает на этой частоте. В

тоже время уже работающий инвертор 1#, заставляет инвертор 2# работать вперед через вывод

открытого коллектора ОС, здесь величина рабочей частоты с выходной клеммы высокоскоростного

импульса инвертора 1# передается в инвертор 2# через клемму Х5.

10.5.4. Область применения

Применяется в ременных конвейерных линиях, намоточных устройствах, производственных

конвейерах, продуктовых, химических конвейерах, устройствах для вытаскивания и т.д.
