39
4.2.5.Метод эксплуатирования клавиатуры
С помощью клавиатуры имеется возможность выполнять различные операции инвертора, например:
(1) Переключение отображения параметра состояния
После нажатия клавиши SHIFT, отображается параметр контроля состояния группы C; после
отображения одного кода параметра контроля в течение 1 секунды, величина этого параметра отобразится
автоматически.

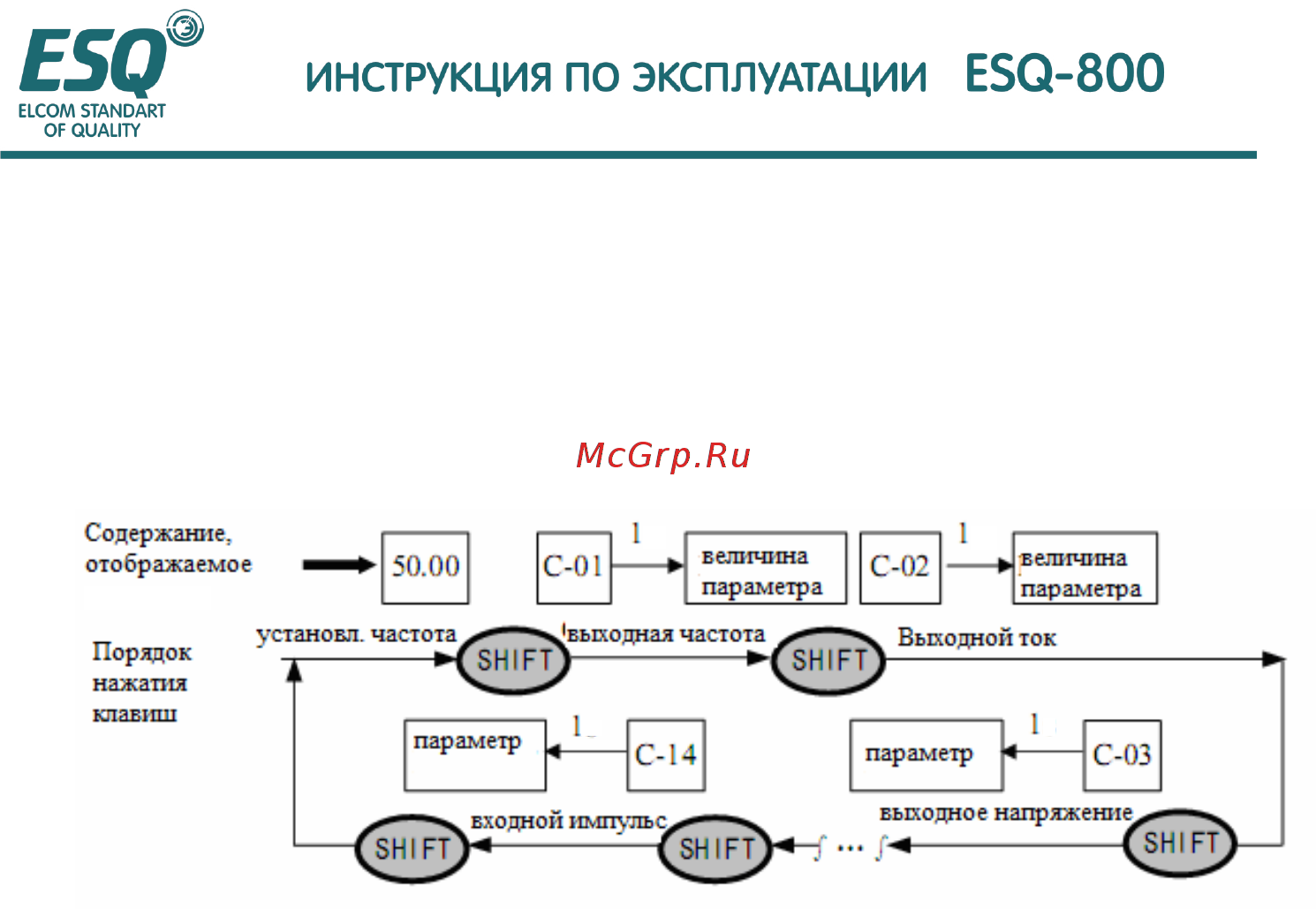

Рис. 4-6 Пример функционирующего дисплея параметра состояния ожидания
Описание:
1> Все параметры состояния C-00~C- 14 могут отображаться, когда инвертор доставляется с
завода-изготовителя. Вы можете произвести изменение, путем изменения функционального кода
F2.11, F2.12, для получения подробностей, пожалуйста, обратитесь к описанию функционального
кода F2, F2.12
2> Имеется возможность нажимать клавишу ВВОД/ДАННЫЕ для непосредственного
переключения в состояние отображения постоянного контроля С-01.
(2) установка параметра функционального кода
В качестве примера измените функциональный код F2.06 с 5,00Гц на 6,00Гц.
На Рис. 4-7 жирным шрифтом показаны мигающие цифры.
дисплеем
сек
сек
сек
сек
