38
(4) Состояние редактирования функционального кода
В состоянии ожидания, работы или сигнала неисправности при нажатии клавиши ОТМЕНА/
МЕНЮ имеется возможность перехода в состояние редактирования (Если установлен пароль
пользователя, имеется возможность входа в состояние редактирования после ввода пароля, обратитесь
также к описанию FF.00 и Рис. 410) , и состояние редактирования отображается в соответствии с тремя
классами режима меню как показано на Рис. 4-5. Нажатием клавиши ВВОД/ДАННЫЕ имеется возможность
перехода с класса на класс В состоянии отображения функционального параметра нажатие клавиши
ВВОД/ДАННЫЕ служит для сохранения параметра ; При нажатии клавиши ОТМЕНА/МЕНЮ имеется
возможность возврата к меню более высокого уровня без сохранения измененного параметра.

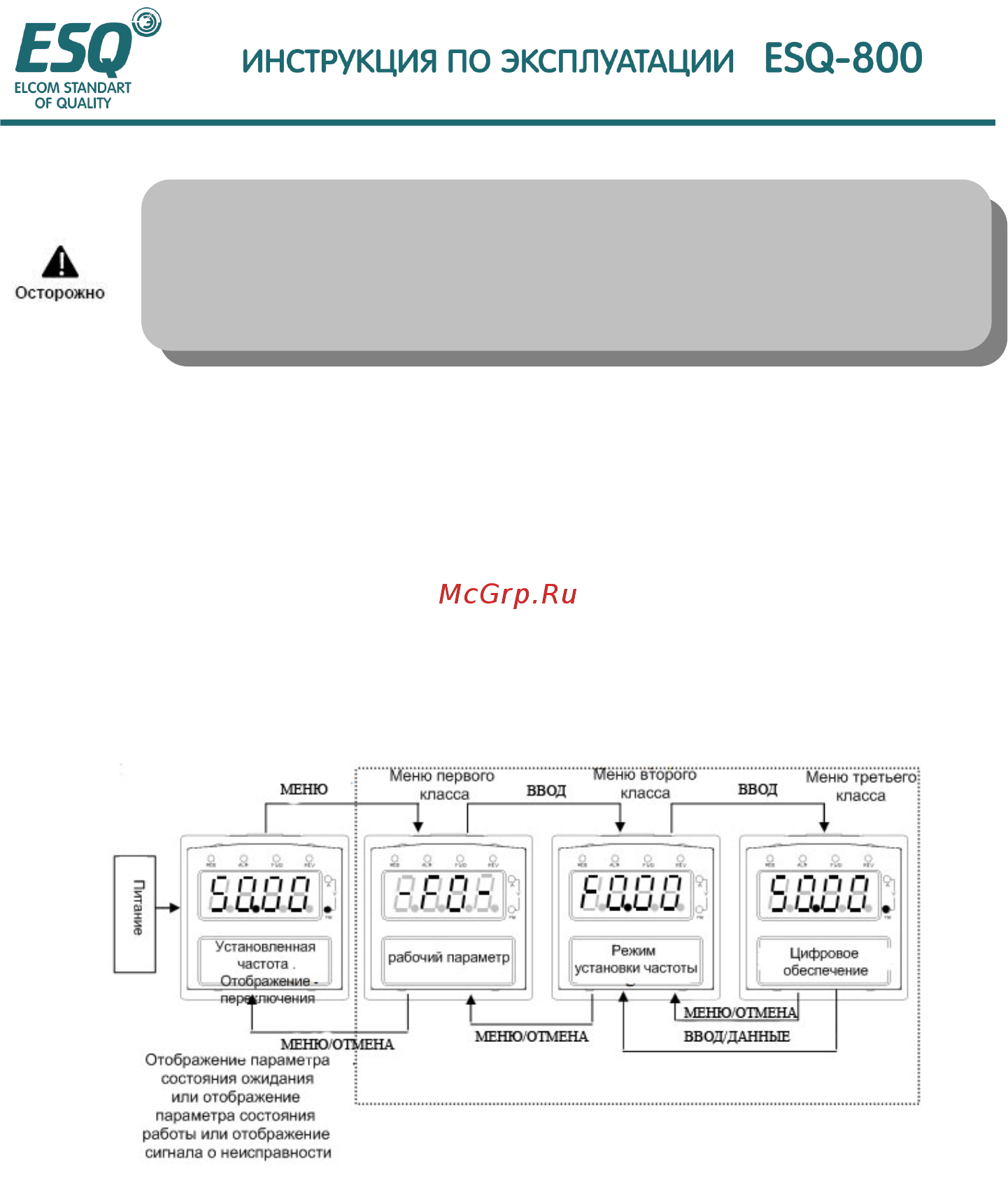

Рис. 4-5 Переключение состояний дисплея клавиатуры
(5) Специальные функции дисплея
Вы можете изменить установку частоты непосредственно в состоянии контроля, когда потенциометр
клавиатуры действует (F0.00=0) или действует цифровая установка клавиатуры (F0.00=1). Здесь
инвертор отображает установленную частоту, если он остановлен или отображает выходную частоту,
если он работает. После того как частота перестает изменяться в течение 1 секунды, инвертор вернется
в состояние нормального отображения.
При некоторых серьезных сбоях, таких как срабатывание защиты инверсного
модуля, чрезмерный ток, чрезмерное напряжение и т.д. не следует производить
принудительный сброс неисправности для продолжения работы инвертора без
подтверждения устранения неисправности. В противном случае имеется
опасность повреждения инвертора!
