ESQ ESQ-800-2S0004 [35/161] Описание функционирования клавиатуры
![ESQ ESQ-800-2S0004 [35/161] Описание функционирования клавиатуры](/views2/1574749/page35/bg23.png)
34
Клавиша Наименование Описание функции
Клавиша программирование/выход Вход или выход из состояния программирования
Клавиша сдвига/контроля Имеется возможность выбора цифры для модификации в
устанавливаемых данных в состоянии редактирования;
имеется возможность переключения состояния дисплея
для контроля параметра в другом состоянии.
Клавиша ввод/данные Вход в следующее меню или подтверждение данных
Клавиша реверс/толчковая работа В режиме ввода с клавиатуры нажатие этой клавиши
может активировать работу назад или толчковую работу
в соответствии с величиной 2-го бита параметра F0.03
;

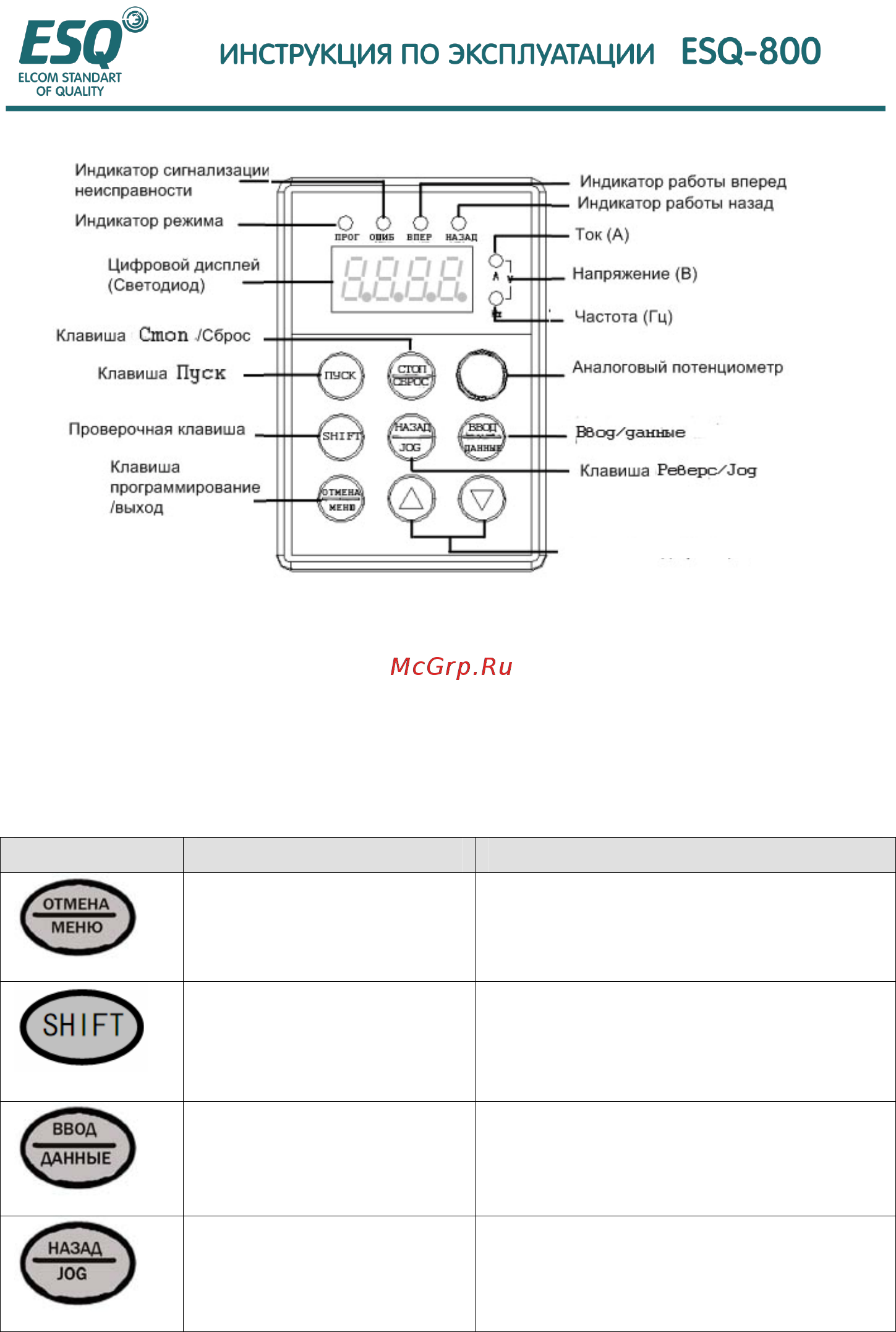

Рис. 4-2 Компоновка клавиатуры (EN-KB5)
4.2.2. Описание функционирования клавиатуры
На клавиатуре инвертора имеются 8 клавиш и аналоговый потенциометр, определение функционирования
каждой клавиши показано в таблице 4-1
