ESQ ESQ-800-2S0004 [29/161] Местная проводка и заземление
![ESQ ESQ-800-2S0004 [29/161] Местная проводка и заземление](/views2/1574749/page29/bg1d.png)
28
Распространение
помех
Меры противодействия помехам
• Защищайте устройство и сигнальный провод от помех
инвертора. Используйте экранированный сигнальный провод, с однослойным
экраном с одним заземленным выводом и старайтесь прокладывать его как
можно дальше от инвертора и его входного и выходного провода. Если
сигнальный провод должен пересечь силовой кабель соблюдайте такое
пересечение и избегайте параллельной прокладки.
• Устанавливайте фильтр высокочастотных помех (ферритовый
дроссель обычного модуля, фильтр магнитного контура) отдельно на входе и
выходе, который может эффективно подавлять помехи излучения из
динамического провода.
• Следует прокладывать экранированный кабель большей
толщины, например, прокладывайте его в трубке большей толщины (свыше 2
мм) или прокладывайте его в бетонном пазу. Прокладывайте динамический
провод в металлической трубке и используйте экранированный провод для
заземления (используйте 4-жильный кабель двигателя, одна сторона которого
заземлена посредством инвертора, а другая сторона подсоединена к кожуху
двигателя).
Чтобы предотвратить параллельную или спутанную прокладку силового
провода и провода, проводящего слабый сигнал, устройство должно
устанавливаться от инвертора как можно дальше и его проводка должна
прокладываться как можно дальше от силового провода инвертора, такого как
L1, L2, L3, U, V, W и т.д. Следует обращать внимание на соблюдение
расстояния между устройством с сильным электро-магнитным излучением и
инвертором, устанавливайте их на расстоянии и соблюдайте вертикальное
пересечение.
3.7.2.Местная проводка и заземление
(1) Избегайте использования параллельной прокладки кабеля от инвертора к двигателю
(выходной кабель U, V, W) и кабель питания (провод ввода
L1, L2, L3). Следует соблюдать расстояние свыше 30 см.
(2) Старайтесь прокладывать кабель двигателя от клемм
U, V, W в металлической трубке или в металлическом
кабельном канале.
(3) Следует использовать экранированный кабель в
качестве общего кабеля сигналов управления, заземленный
подсоединением к клемме РЕ инвертора.
(4) Кабель, выводимый из клеммы РЕ инвертора
должен быть подсоединен непосредственно к пластине заземления и не может подсоединяться к
заземлению посредством провода заземления или другого устройства.
(5) Силовой кабель (L1, L2, L3, U, V, W) не следует прокладывать параллельно и близко от
кабеля управления, тем более запрещается сплетать их в единый жгут, соблюдайте расстояние 20~60
см и выше (в зависимости от мощности тока). Пересечения проводов должно производиться под

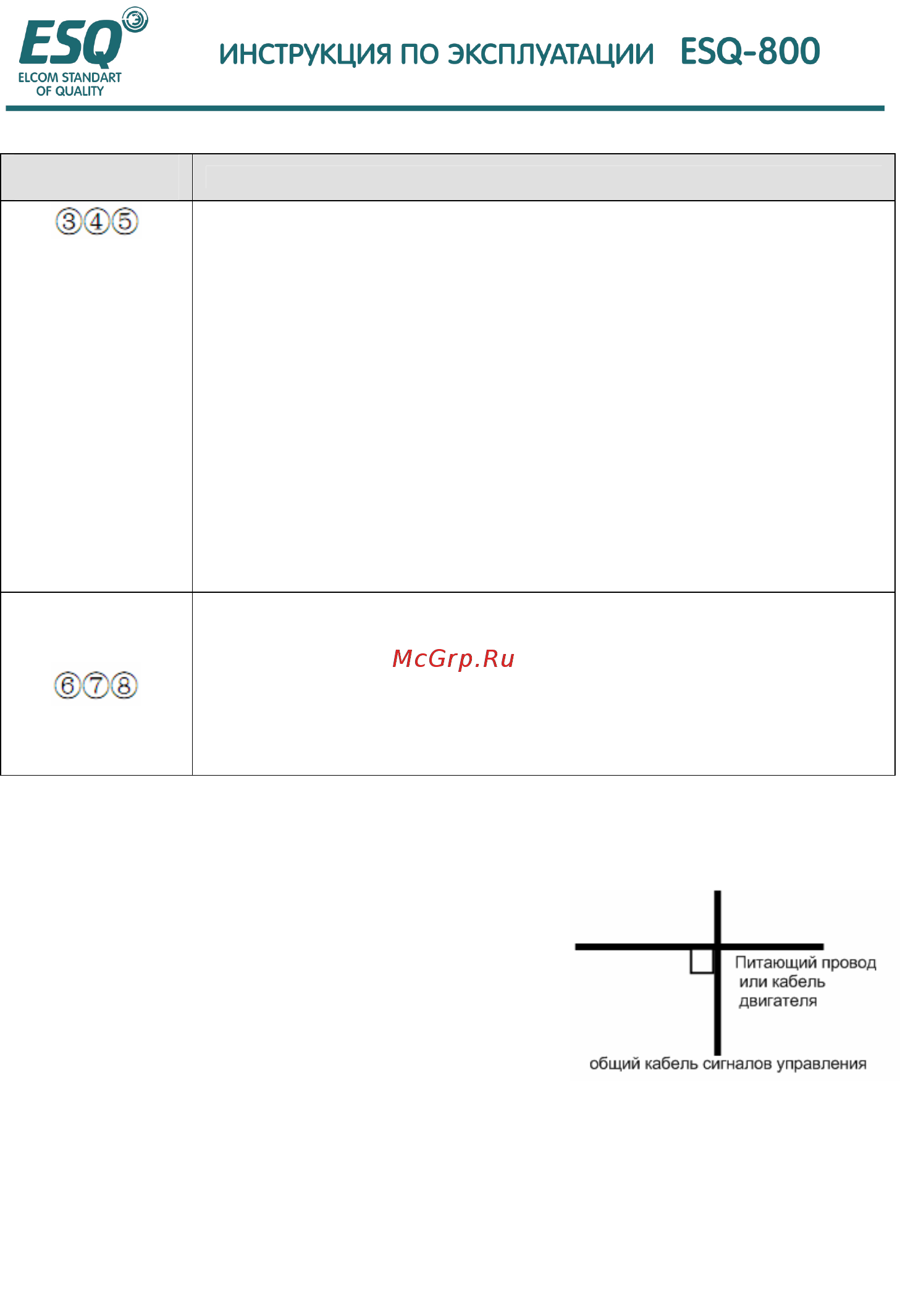

прямым углом 90º, как указано на Рис. 3-16.
(6) Основной провод заземления должен подсоединяться к заземлению отдельно от кабеля
сигналов управления и т.д.
(7) Запрещается подсоединять другое устройство, в вводу источника питания инвертора (L1,
L2, L3).
90º
Рис. 3-16
