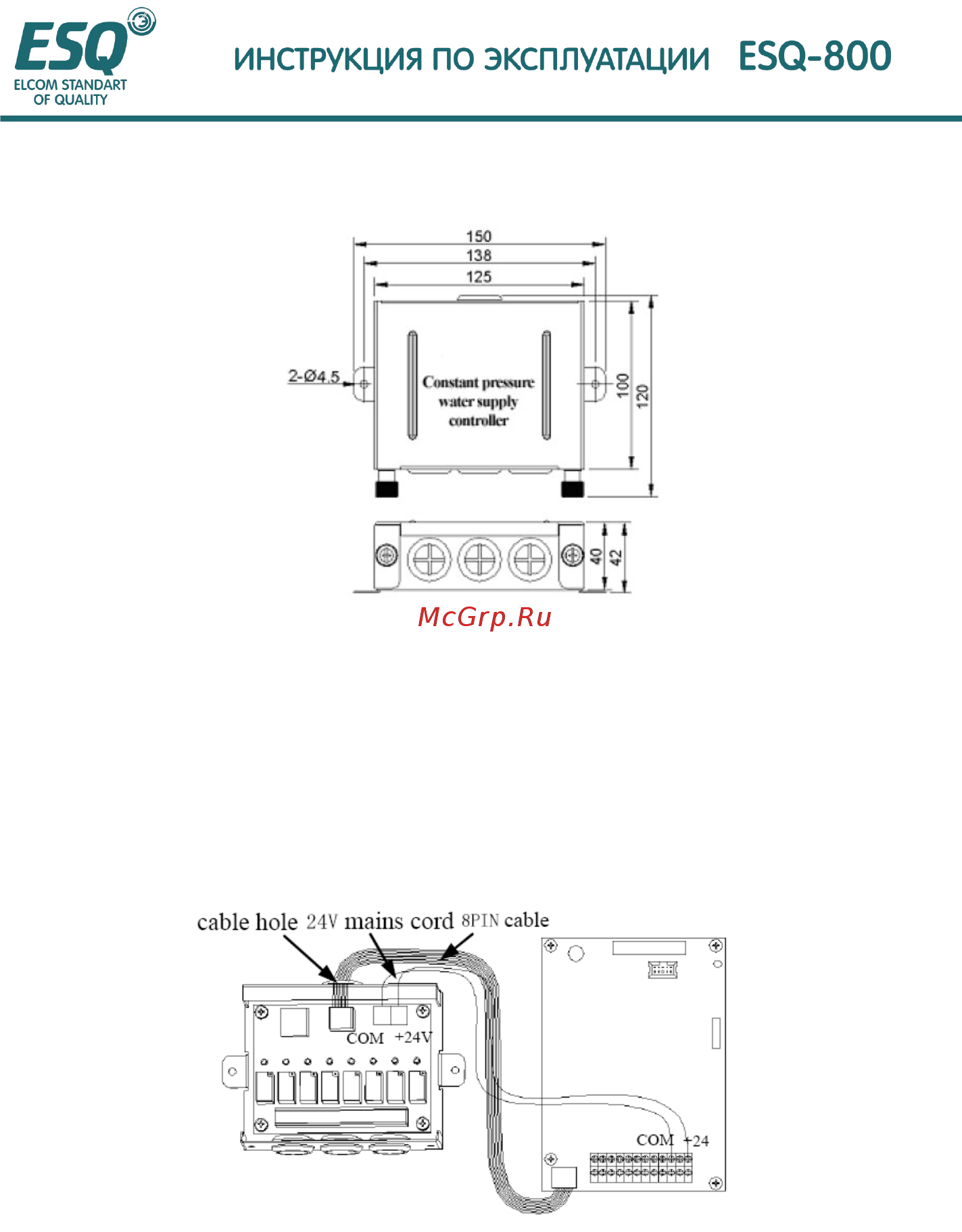

10.6.4. Наружные размеры
10.6.5. Соединение между контроллером и инвертором подачи воды под
постоянным давлением.
(1) вынос наружу
Для инвертора мощностью ниже 11 КВт, установите контроллер подачи воды под постоянным
давлением вне инвертора. Контроллер подачи воды под постоянным давлением подсоединяется к
инвертору кабелем с 8-штырьковым разъемом и а также к контактору с помощью клемм управления,
как показано на Рис.10-7.
Рис.10-7 соединение между контроллером подачи воды под постоянным давлением и
инвертором
(2) встроенный
Для инвертора мощностью 11 КВт и выше, установите контроллер подачи воды под
постоянным давлением внутри инвертора. Снимите панель подачи воды с контроллера подачи воды
под постоянным давлением и закрепите ее на инверторе (местоположение показано на Рис. 10-8) с
помощью болтов и винтов. Соедините панель подачи воды с инвертором с помощью 9-штырьковой
