11. Протокол связи последовательного ввода вывода 485
11.1. Резюме
В наших инверторах мы устанавливаем обычный интерфейс связи RS485/
RS232(опция). Посредством данного интерфейса связи ведущее устройство (такое как ПК, ПЛК,
контроллер и т.д.) могут осуществлять централизованный мониторинг инвертора (а именно,
устанавливать параметры, управлять работой инвертора, считывать рабочее состояние
инвертора) и управлять им с дистанционной клавиатуры, которая может подсоединяться для
реализации различных требований к использованию, выдвигаемых пользователем.
Данный протокол связи представляет собой файл критериев интерфейса, предназначенный для
реализации вышеуказанной функции, пожалуйста, прочтите внимательно этот файл и
программируйте его таким образом, чтобы реализовать удаленное и сетевое управление инвертором.
11.2. Содержание и описание протокола
11.2.1. Режим построения сети связи

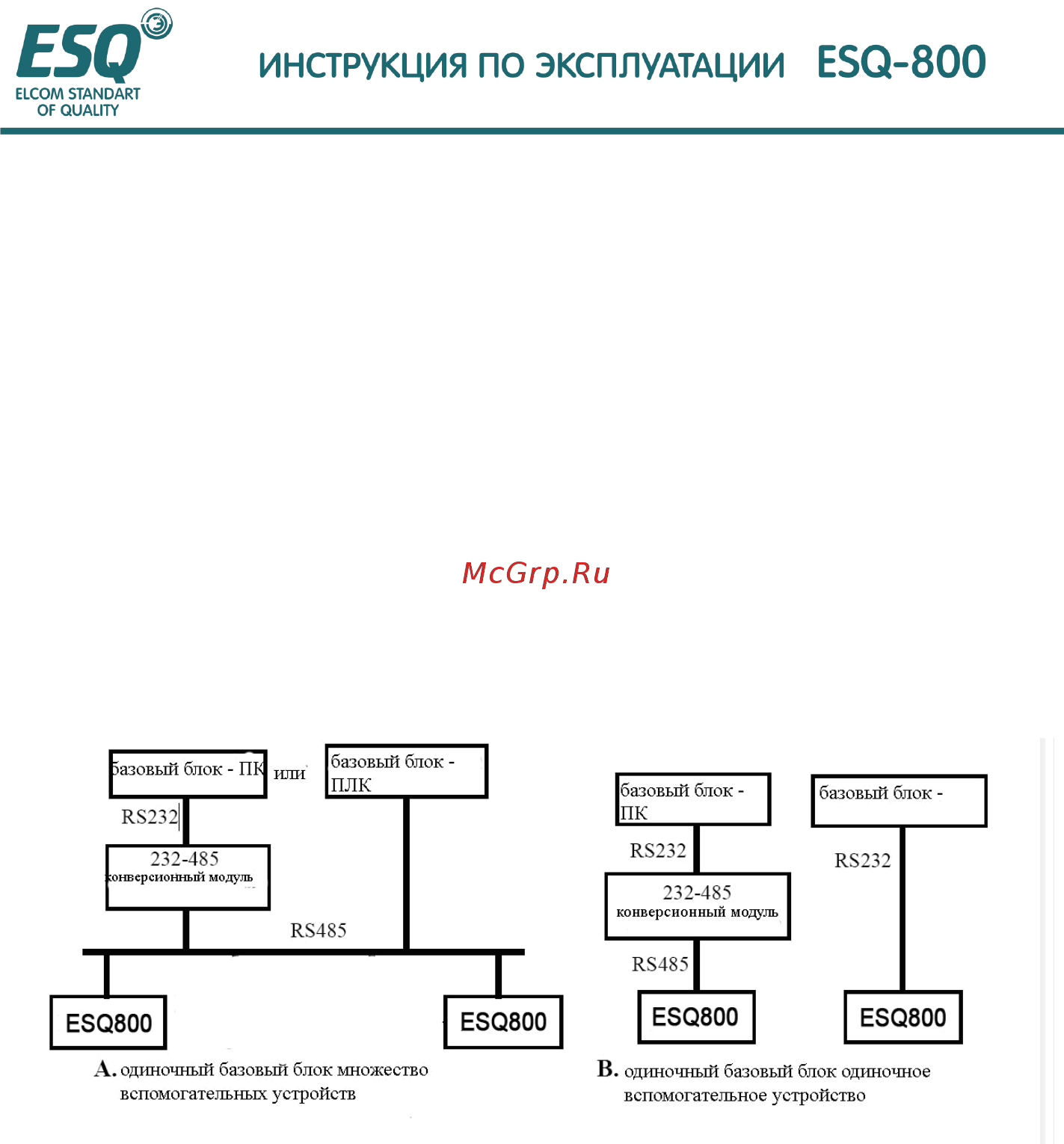

Рис. 11-1 Схема построения сети
11.2.2. Режим связи
В настоящее время инвертор ESQ800 может использоваться как вспомогательное устройство в
сети 485. Имеется возможность реализовывать связь между инверторами посредством ПК или ПЛК,
если это требуется. Специфический режим связи представлен ниже:
ПК или ПЛК является базовым блоком, инвертор является вспомогательным устройством, связь
обеспечивается между базовым блоком и вспомогательным устройством.
Вспомогательное устройство не отвечает, когда базовый блок направляет команду по
широковещательному адресу.
Пользователь может устанавливать местный адрес, скорость передачи данных и формат данных
инвертора с клавиатуры вспомогательного устройства или в режиме последовательной связи.
Вспомогательное устройство передает отчет с информацией о текущей неисправности в
последней битовой строке ответа.
ESQ800 обеспечивает интерфейс 485.
