22
Таблица 3-6 Функциональная таблица панели ЦП клемм CON2
Предмет Символ Наименование Описание функции Спецификация
TB
TA Клемма
релейного
вывода
TC
Выходное реле
неисправности инвертора
Норма: TB-TC –
замкнут, TA-TC
разомкнут –
неисправность: TB-TC
разомкнут, TA-TC
замкнут (ввод реле
неисправности
программируемый,
программируемые
параметры
соответствуют OC1-
OC4)
TB-TC: всегда
замкнут, TA-TC:
всегда разомкнут
Питание: 250В
перем. тока/2A
(COSφ=1) 250В
перем. тока/1A
(COSφ =0.4) 30В
пост. тока /1A
3.6.3.Подключение проводов к клеммам аналогового ввода и вывода
(1) Клеммная коробка VCI принимает входной сигнал аналогового напряжения, подключение
проводов выполняется следующим образом:

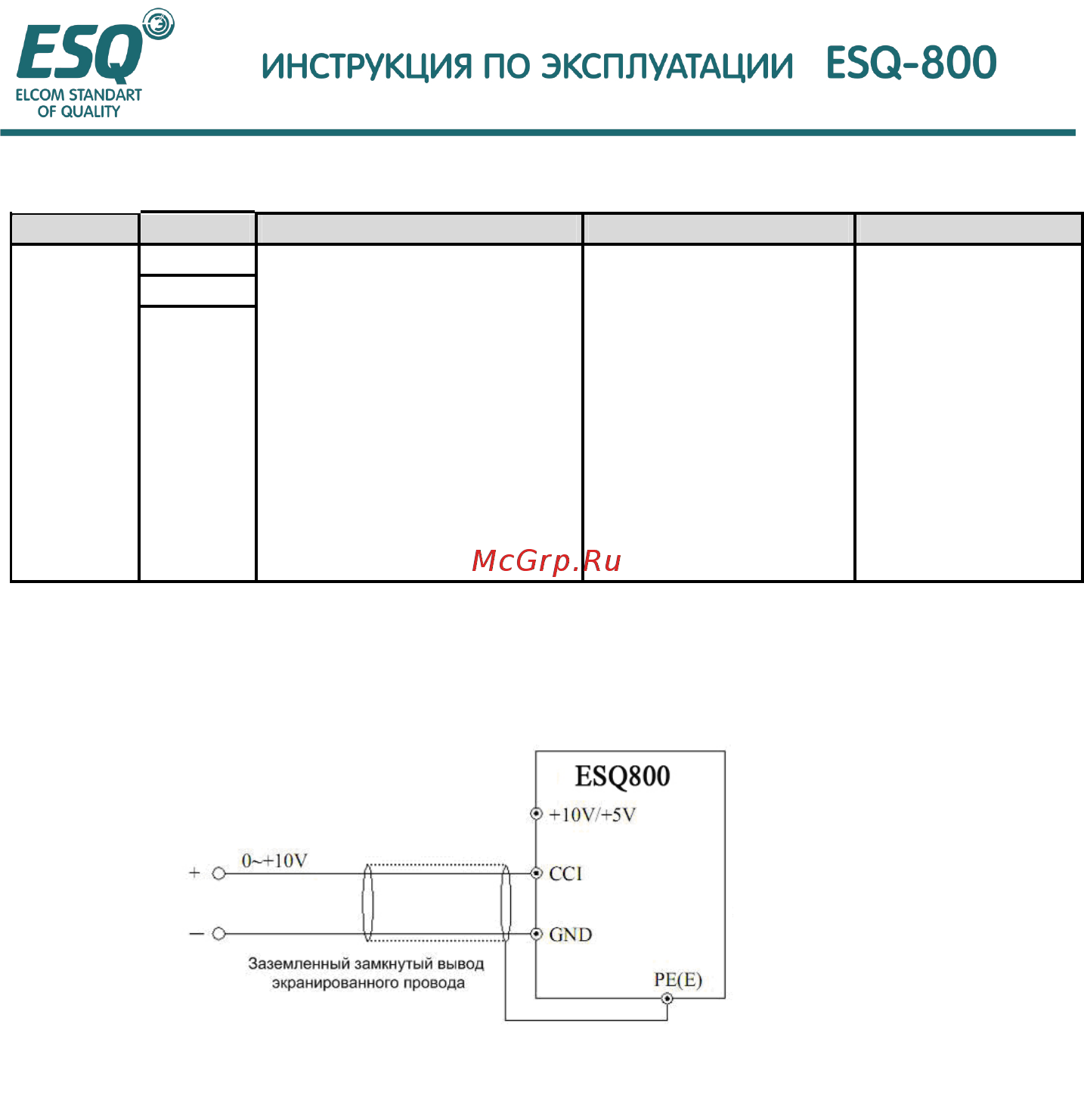

Рис. 3-8 Схема подключения проводов K VCI
(2) Клемма CCI принимает ввод аналогового сигнала, переключатель выбирает напряжение
(0~10В) или входной ток (4~20мА), подключения проводов следующие:
