25
(4) Несколько инверторов могут подсоединяться друг к другу посредством интерфейса RS485;
имеется возможность подсоединять до 31 инверторов одновременно. Система связи более
подвержена помехам при увеличении числа инверторов, поэтому рекомендуется выполнение следующей прокладки
проводов:

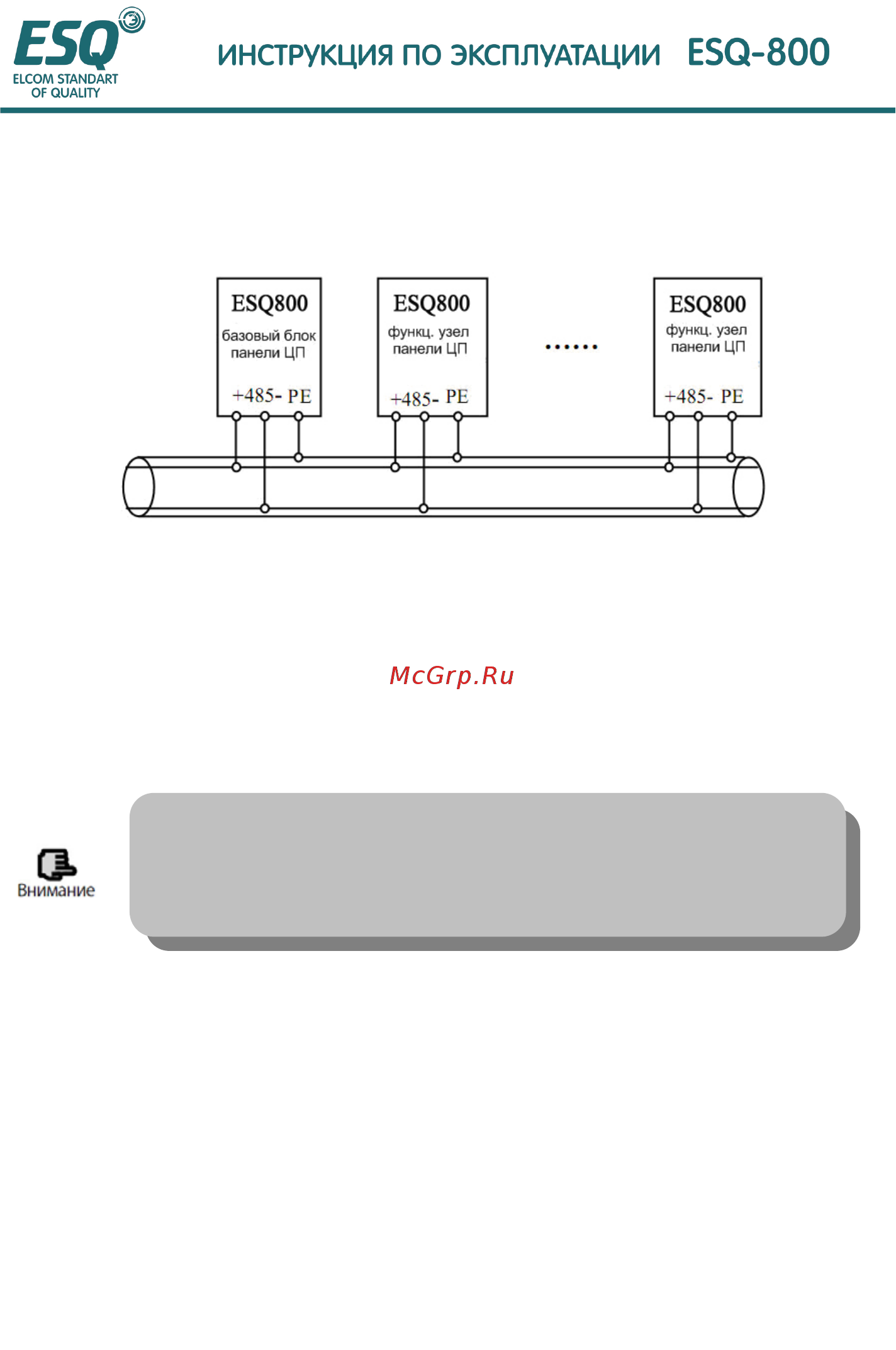

Рис. 3-13 Рекомендованная прокладка проводов для связи нескольких инверторов (все
инверторы и двигатели заземлены надлежащим образом)
Если нормальная связь все-таки не обеспечена при прокладке проводов, представленной выше,
предпримите следующие меры:
1> Обеспечьте отдельный источник питания для ПЛК (или ведущего устройства) или
заизолируйте его источник питания.
2> Примените магнитный контур на проводе связи.
3> Уменьшите несущую частоту инвертора до надлежащего уровня.
3.7.Инструкция по установкам для обеспечения помехоустойчивости
Главная цепь инвертора состоит из мощного полупроводникового коммутационного устройства,
поэтому в процессе работы возникает электромагнитный шум, для снижения или прекращения помех
предлагаем вам методы подсоединения инвертора для подавления помех, учитывающие такие
аспекты как подавление помех, местная прокладка проводов, система заземления, утечка тока,
использование фильтра источника питания и т.д. В данном разделе мы обращаемся к действиям при
выполнении сборки на месте.
3.7.1.Сдерживание помех
Помехи, наводимые работающим инвертором, могут воздействовать на электронное устройство,
расположенное поблизости, степень воздействия зависит от мощности электромагнитного
излучения инвертора и к способности этого устройства противостоять помехам.
(1) Тип помех
В соответствии с принципами работы инвертора существуют три типа источника помех
(1) При формировании сети только из инверторов вы должны установить
параметр локального адреса F2.15 базового блока ELM800 в 0.
(2) Для программирования интерфейса RS485, пожалуйста, обратитесь к
прилагаемому протоколу связи.
