17

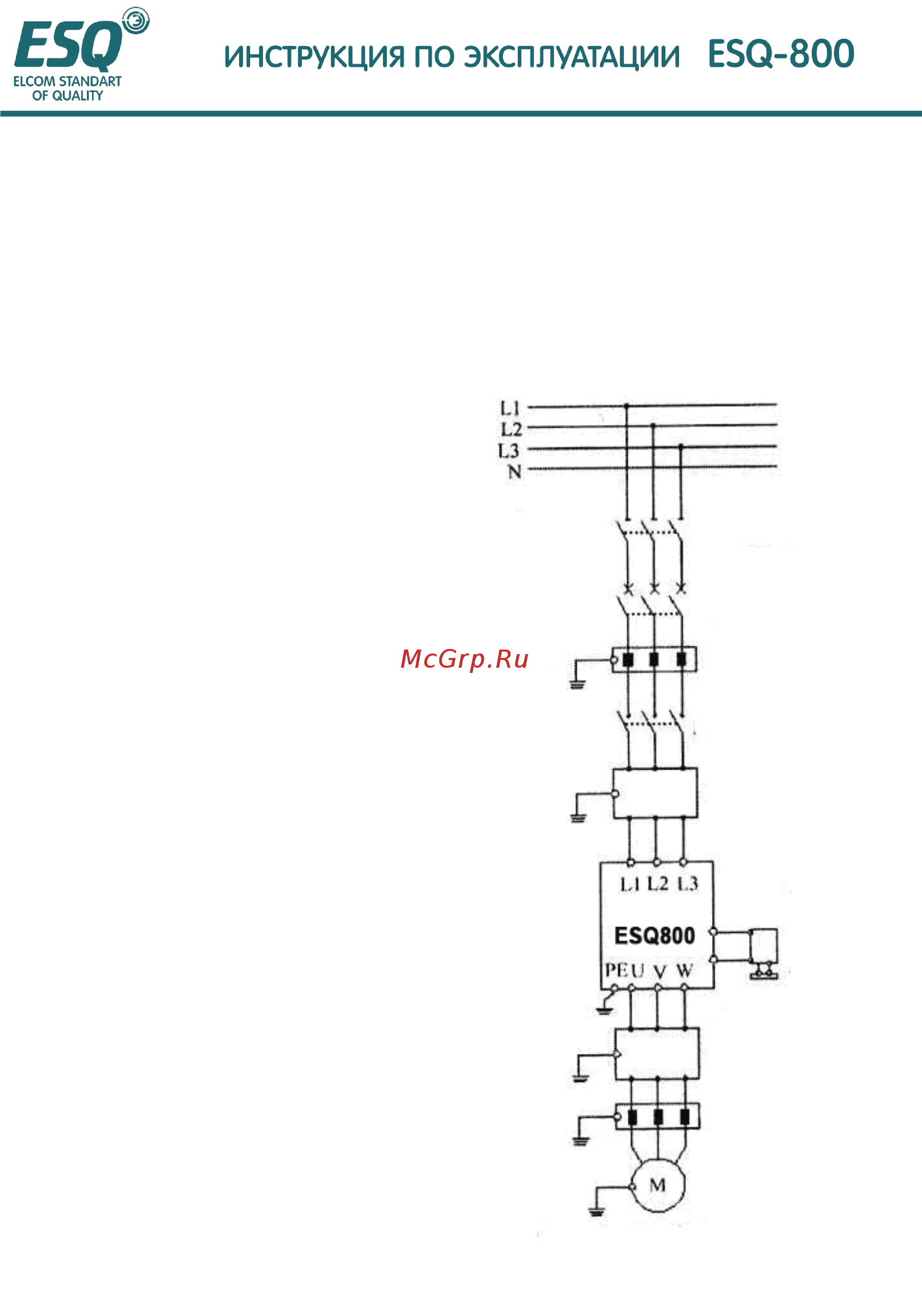

3.4.1 Соединение инвертора и дополнительного оборудования
(1) Между источником питания и инвертором
должно размещаться разъединительное
устройство, такое как разъединительный
выключатель для обеспечения безопасности
персонала при выполнении ремонта инвертора и
при необходимости обязательного выключения
питания
(2) Контур питания должен быть оборудован
размыкателем или предохранителем с функцией
защиты от чрезмерного тока во избежание
возникновения неисправности, вызванной сбоем,
произошедшим в контуре вслед за устройством.
(3) входной реактор переменного тока.
Если диапазон перекоса фаз составляет более 3%
не стабильный источник питания (скачки
напряжения) или необходимо улучшение
коэффициента питания стороны входа следует
устанавливать входной реактор.
(4) Магнитный контактор управления применяется
только для управления питанием от источника
питания, не применяйте магнитный контактор
для управления включением/выключением
инвертора.
(5) Фильтр электромагнитной совместимости на
стороне входа.
Фильтр электромагнитной совместимости
используется для подавления помех при
проведении высокой частоты и помех излучения
в проводе от источника питания к инвертору.
(6) Фильтр электромагнитной совместимости
выходной стороны
Используйте фильтр электромагнитной
совместимости для подавления помех излучения
и устранения тока утечки на выходной стороне.
(7) Выходной реактор переменного тока
Рекомендуется использовать выходной реактор
переменного тока во избежание повреждения
изоляции двигателя, для защиты от слишком
высокого тока и для частотной защиты инвертора,
когда соединительный провод между инвертором
и двигателем превышает 20 м.
Подключение инвертора и доп. устройств
(8) Подсоединение кабеля заземления Инвертор и
двигатель должны быть заземлены и кабель заземления должен иметь сопротивление менее 10 Ом
Провод заземления должен быть достаточно коротким и его диаметр должен быть достаточно
большим (сечение не менее 3,5 мм2):
Рубильник
Автоматический
выключатель или
предохранитель
Магнитный
контактор
Входной
EMI-фильтр
(опция)
Тормозной
прерыватель
(опция)
Тормозной резистор
Выходной
EMI-фильтр
(опция)
Выходной дроссель
(опция)
Входной реактор
переменного тока
(опция)
