9. Крепежные части

9.1. Компоновочный узел обеспечения связи

9.1.1. Клавиатура для дистанционного управления

Максимальная длина электропровода от клавиатуры до инвертора – 2 метра

Режим связи RS485 принят между инвертором и дистанционной клавиатурой, между ними

может использоваться только четырехжильный кабель, при этом максимальная длина

электропровода составляет 1000 м. Они обмениваются данными друг с другом в режиме

связи главного и вспомогательного устройства, при этом клавиатура является главным, а

инвертор вспомогательным устройством. Конец соединительного провода фиксируется

обычным винтом, который легко затягивается.

Инвертор этой серии одновременно поддерживает локальную клавиатуру и дистанционную

клавиатуру, приоритет одной клавиатуры над другой отсутствует, обе могут работать с инвертором

синхронно. Следующие функции могут быть реализованы с помощью дистанционной клавиатуры:

(1) Имеется возможность управлять работой, остановом, толчковой работой, восстановление

после сбоя, изменение установки частоты, изменение функционального параметра и

направления вращения вспомогательного устройства.

(2) Имеется возможность идентифицировать тип вспомогательного устройства, устанавливать

частоту, выходное напряжение, выходной ток, аналоговую обратную связь замкнутого

контура, выполнять аналоговую установку замкнутого контура и величину внешнего

отсчета вспомогательного устройства.

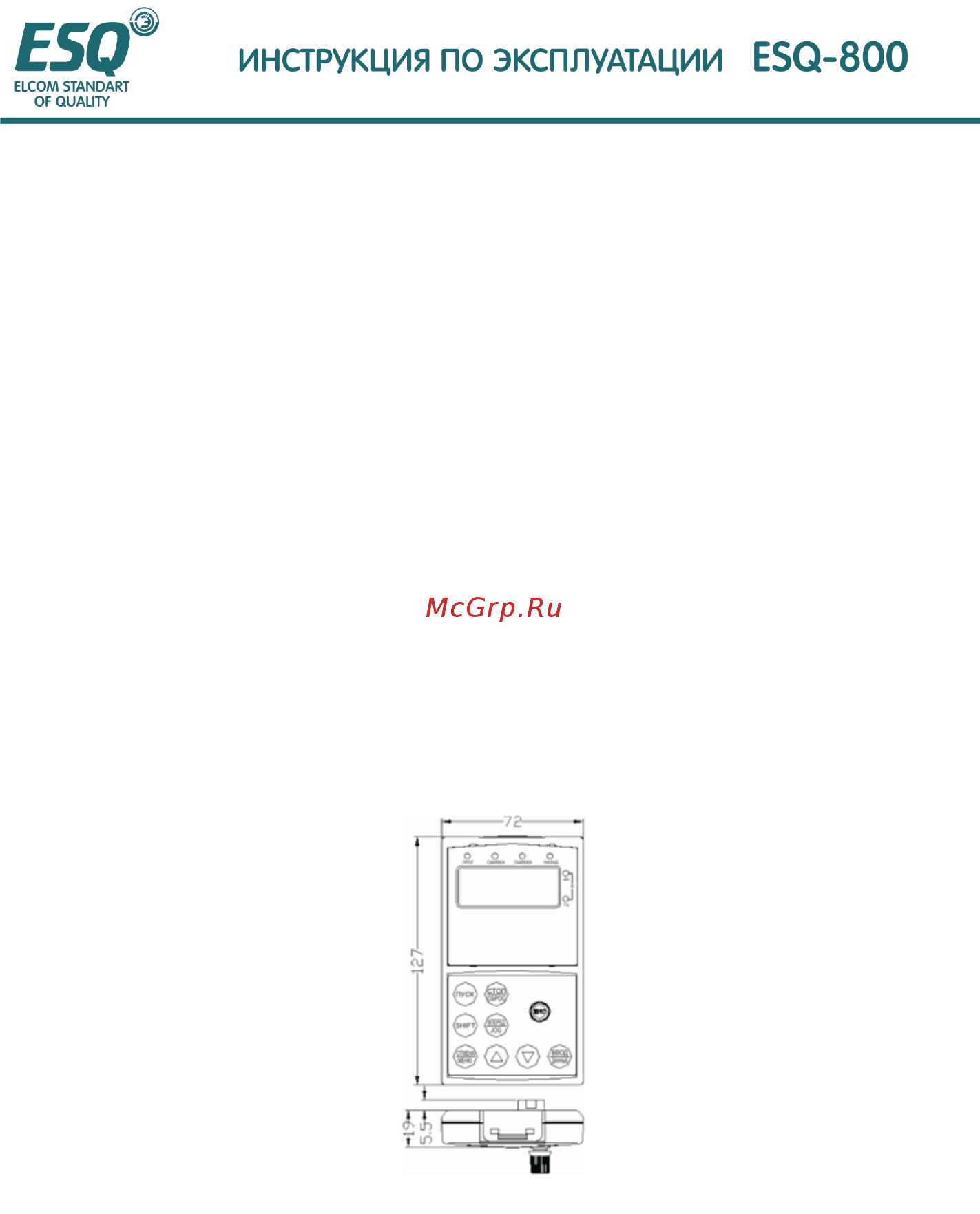

Рис. 9-1 EN-KB7 дистанционная клавиатура

9.1.2. Кабель связи

(1) кабель связи дистанционной клавиатуры.

Тип: EN-LC0030 (3.0м)

Используется для соединения дистанционной клавиатуры и инвертора.

Ремарка: 1м, 2м, 3м, 5м, 10 м, 15м – это стандартные длины кабеля для инвертора,

произведенного нашей компанией, кабель длина которого превышает 15м следует заказывать в нашей

компании.
