75
0: инвертор работает ВПЕРЕД
1: инвертор работает НАЗАД
2-ой бит.
0: работа назад разрешена
1: запрещена работа назад. Инвертор остановит вывод, когда имеется команда работы назад.
3-ий бит: выбор клавиши НАЗАД/JOG
0: клавиша НАЗАД
1: клавиша толчковая работа
F0.04 Выбор
режима
ускорения,
замедления
диапазон: 0, 1 0
0: Режим линейного Ускор./Замедл. Выходная частота увеличивается или уменьшается по
траектории постоянного тока, как показано на Рис. 6-1.
1: Режим Ускор./Замедл. по кривой S Выходная частота увеличивается или уменьшается по
траектории S кривой, как показано на Рис. 6-2.

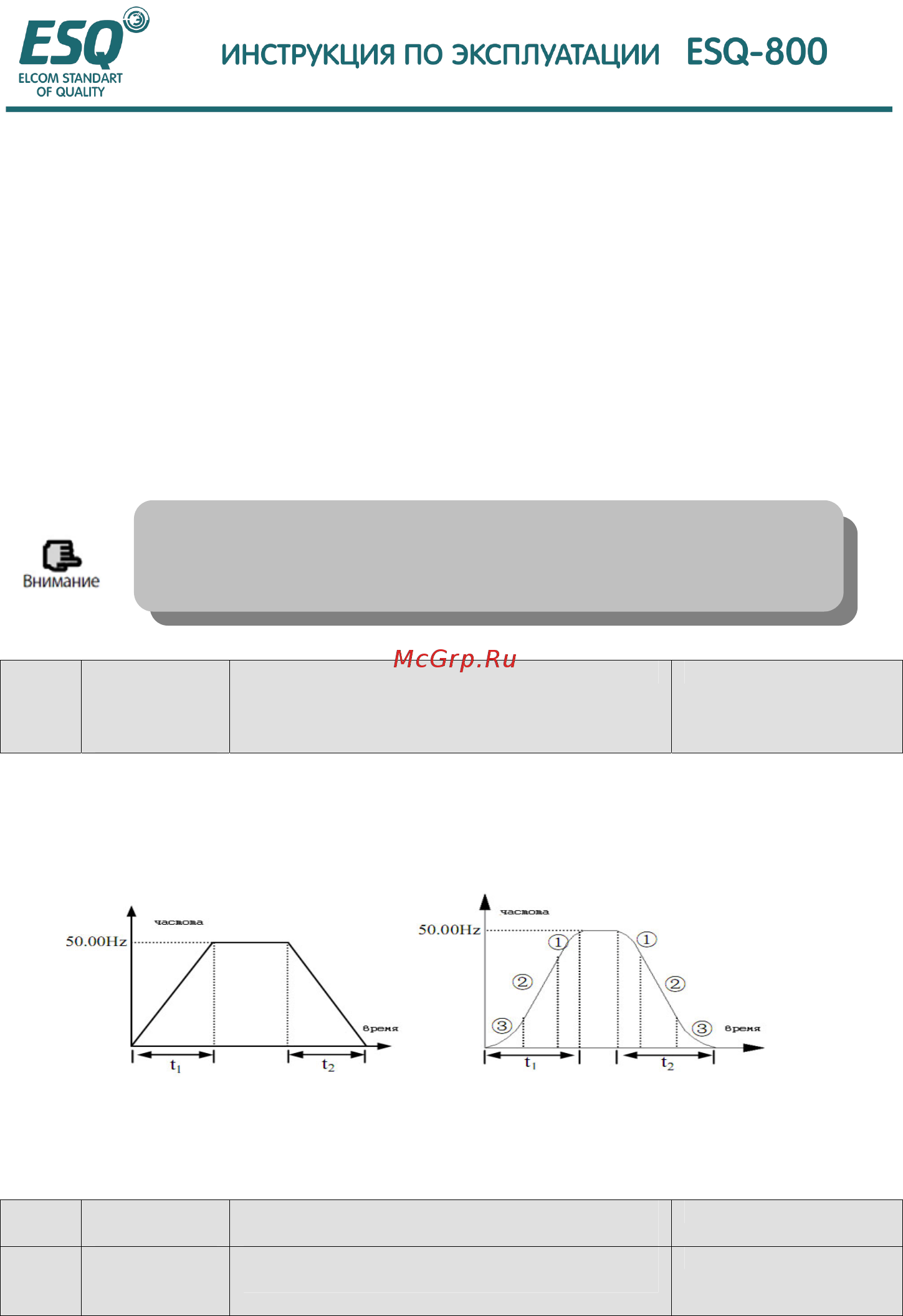

Рис. 6-1 Линейное ускорение/замедление Рис. 6.2 Ускорение/замедление по S кривой
F0.05 Время пуска
по S кривой
диапазон: 10.0(%)-50.0(%) (время Ускор./Замедл.)
F0.05+F0.06≤90(%)
20.0(%)
F0.06 Время
восхождения
по S кривой
диапазон: 10.0(%)-70.0(%) (время Ускор./Замедл.)
F0.05+F0.06≤90 (%) с
60.0(%)
Если 2-ой бит установлен в "1", эта функция действует для сигнала рабочей
команды клавиатуры, сигнала рабочей команды с программируемых клемм и
сигнала рабочей команды порта последовательного ввода-вывода.
