27
(2) дорожка распространения помех

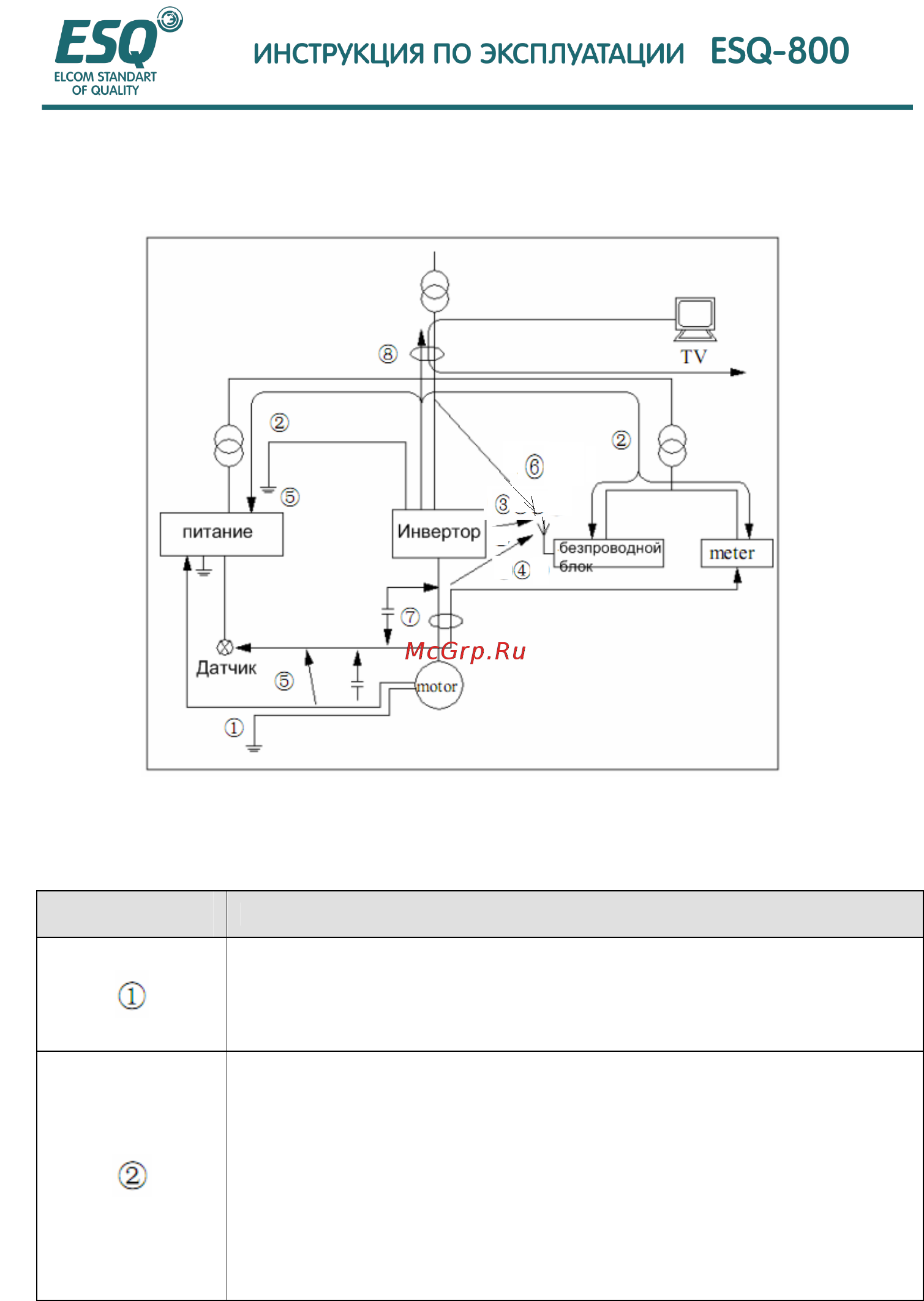

Рис. 3-15 Пути распространения помех
(3) базовые контрмеры по подавлению помех
Таблица 3-7 Таблица мер по подавлению помех
Распространение
помех
Меры противодействия помехам
Когда провод заземления периферийного устройства и проводка инвертора
составляют замкнутый контур, ток утечки заземляющего провода инвертора
вызывает ненадлежащее функционирование устройства. Имеется возможность
минимизировать ненадлежащее функционирование, если устройство не
заземлено здесь.
Высшая гармоника, вырабатываемая инвертором, вызывает передачу
напряжения и тока через питающий провод, когда периферийное устройство
и инвертор запитываются одним и тем же источником питания и это
создает помехи другим устройствам в этой самой системе электропитания,
что в свою очередь требует выполнения следующих мер подавления:
подсоедините фильтр электромагнитных помех на стороне ввода
инвертора; заизолируйте другие устройства с помощью изоляционного
трансформатора; подсоедините провод питания периферийного устройства к
удаленному источнику питания; установите ферритовый фильтр магнитного
контура в трехфазный проводящий провод LI, L2, L3 инвертора для
подавления проводимости тока высокочастотных гармоник.
