37
единица параметра индицируется правой индикаторной лампой единиц. Нажатие клавиши может
отображать параметр контроля за рабочим состоянием (определяется функциональным кодом F2.11 и F2.12).
Во время отображения имеется возможность переключаться клавишей для отображения
начального параметра контроля, определяемого F3.28, в противном случае отображается только последний
параметр.

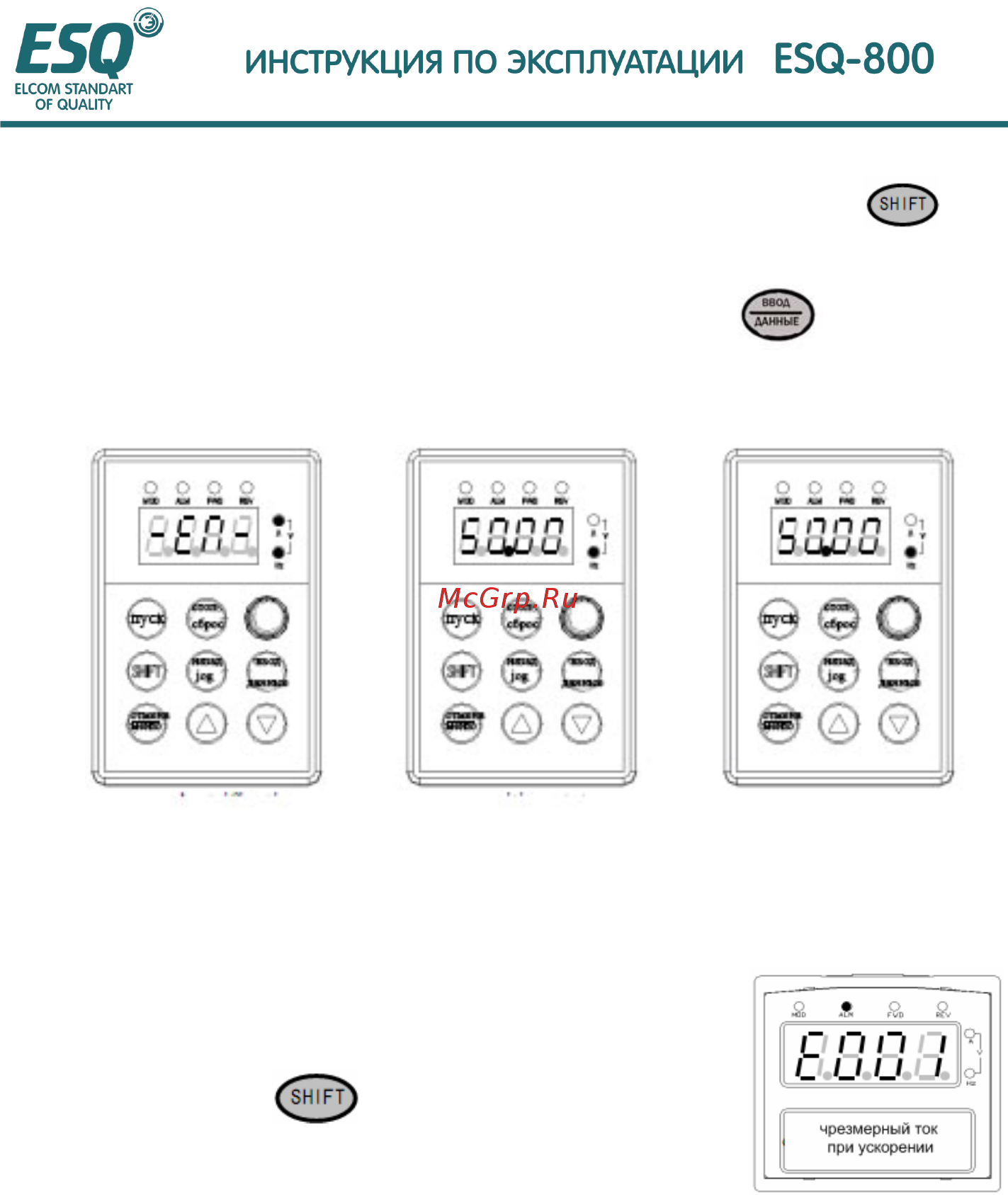

Рис.А подача питания,
отображение -EN-
Рис. Б Состояние
ожидания, показатели
состояния ожидания
Рис. В Состояние
работы, показатели
состояния работы
Рис. 4.3 Подача питания, режим ожидания, рабочие показатели дисплея
(3) Состояние отображения сигнала тревоги
Инвертор переходит в состояние отображения сигнала тревоги
и отображает мерцающий код неисправности, как показано на Рис.
4-4; при нажатии клавиши имеется возможность просмотра
соответствующего параметра после останова; нажмите клавишу для
ОТМЕНА/МЕНЮ для просмотра группового параметра Fd, если вы
хотите найти информацию о неисправности.
Имеется возможность устранения отказа с помощью клавиши СТОП/СБРОС, с клемм управления,
команды связи на клавиатуре после поиска и устранения неисправности. Если неисправность длится
непрерывно, код неисправности продолжает отображаться.
Рис 4 4 Сигнал
неиспранности
