101

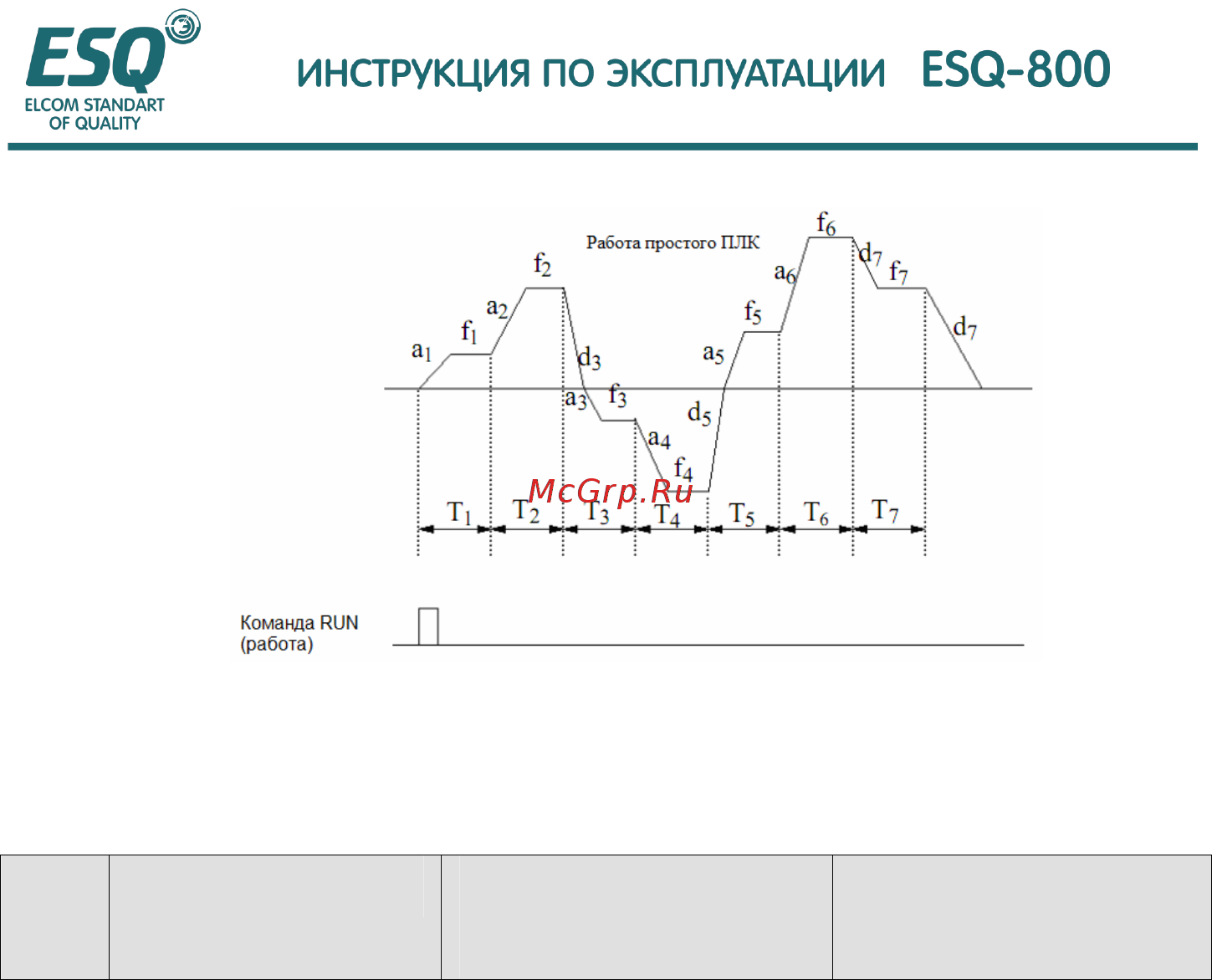

Рис.6-20 останов после одного цикла ПЛК

Индикация завершения этапа и завершения цикла ПЛК может быть реализована путем вывода

импульсного индикаторного сигнала 500мс через клеммы коллектора разомкнутой цепи OC1-OC4,

подробное функционирование определено F5.10~F5.13.

F4.00 Установка работы

простого ПЛК

диапазон: 1-ый бит

светодиода: 0-3

2-ой бит светодиода: 0,1

3-ий бит светодиода :0,1

000

Этот функциональный код использует свой 1-ый бит, 2-ой бит, 3-ий бит для установки режима

работы ПЛК, возобновления режима работы после прерывания, установки единицы времени работы,

подробности представлены ниже:

1-ый светодиод:

0: действие отсутствует. Режим работы ПЛК не действует

1: останов после одиночного цикла Как показано на Рис. 6-20, инвертор останавливается

автоматически после завершения цикла, запуск возможен только тогда, когда доступна другая

команда работы.

2: удержание окончательной величины после одиночного цикла. Как показано на Рис. 6-21

инвертор продолжает работать в соответствии с частотой, направлением или окончательным этапом

после завершения цикла, инвертор не остановится в соответствии с установленным временем

замедления до тех пор пока не будет доступна команда останова.
