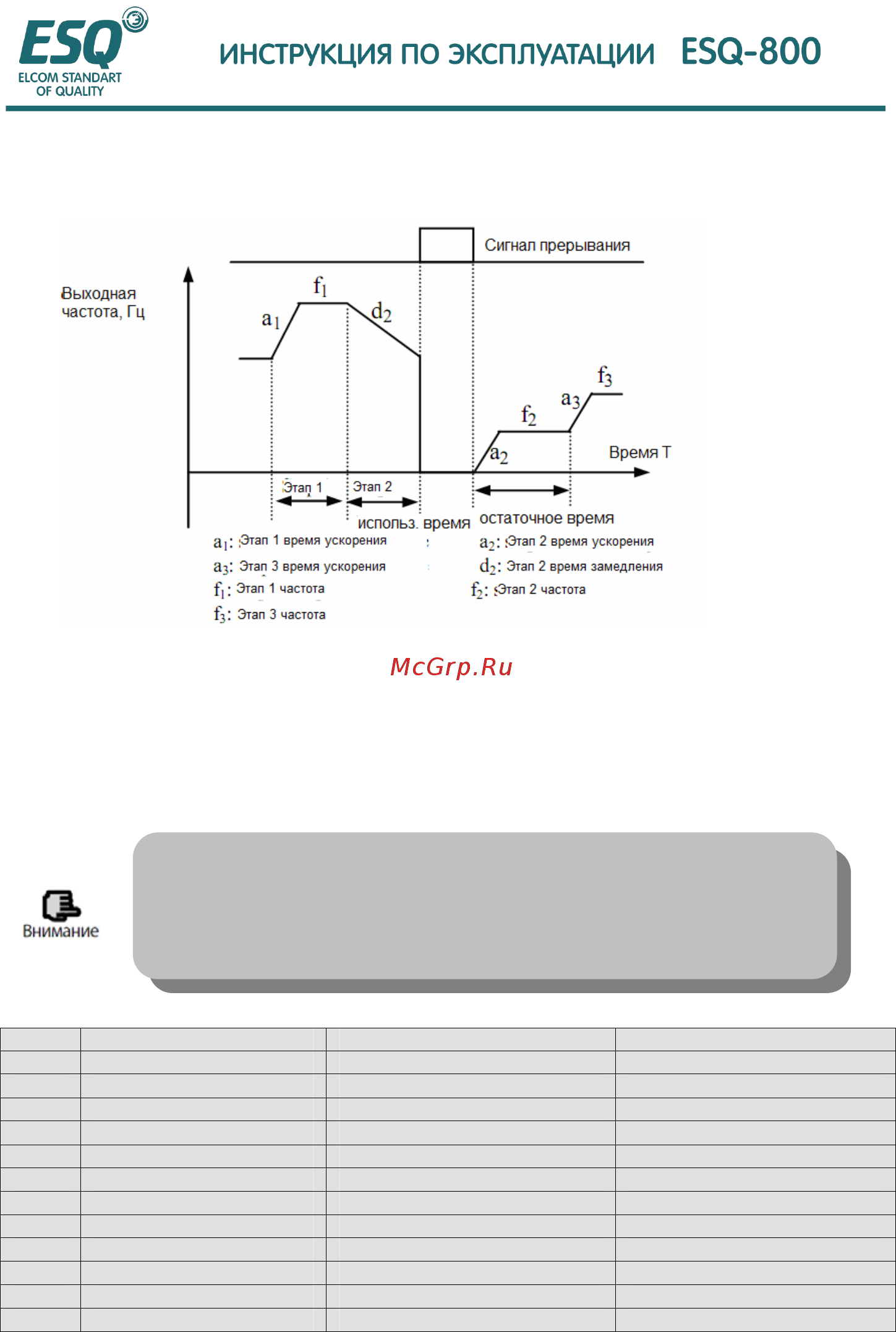

Рис. 6-23. Инвертор будет повторно работать с первого этапа после перезапуска, если питание было
выключено.
Рис. 6-23 режим пуска ПЛК 1
3-ий бит светодиода : единица рабочего времени ПЛК 0: секунда; 1: минута
Эта единица действует только для времени этапа работы ПЛК, для ускорения и замедления
периода работы ПЛК, выбор их единицы определяется F0.07.
F4.01 Этап 1, установка диапазон: 000-621 000
F4.02 Этап 1, время работы диапазон: 0-6000.0 10
F4.03 Этап 2, установка диапазон: 000-621 000
F4.04 Этап 2, время работы диапазон: 0-6000.0 10
F4.05 Этап 3, установка диапазон: 000-621 000
F4.06 Этап 3, время работы диапазон: 0-6000.0 10
F4.07 Этап 4, установка диапазон: 000-621 000
F4.08 Этап 4, время работы диапазон: 0-6000.0 10
F4.09 Этап 5, установка диапазон: 000-621 000
F4.10 Этап 5, время работы диапазон: 0-6000.0 10
F4.ll Этап 6, установка диапазон: 000-621 000
F4.12 Этап 6, время работы диапазон: 0-6000.0 10
F4.13 Этап 7, установка диапазон: 000-621 000
(1) Если время работы ПЛК указано как 0, этот сегмент недоступен
(2) процесс ПЛК может устанавливаться в паузу, выводиться из действия и
переводиться в работу посредством программируемых клемм, для
получения подробностей, пожалуйста, обратитесь к группе коррелятивных
фу
нкциональных па
р
амет
р
ов F5
