ON (ВКЛ) OFF(ВЫКЛ) OFF(ВЫКЛ) OFF(ВЫКЛ) Многоэтапная частота 8
ON (ВКЛ) OFF(ВЫКЛ) OFF(ВЫКЛ) ON (ВКЛ) Многоэтапная частота 9
ON (ВКЛ) OFF(ВЫКЛ) ON (ВКЛ) OFF(ВЫКЛ) Многоэтапная частота 10
ON (ВКЛ) OFF(ВЫКЛ) ON (ВКЛ) ON (ВКЛ) Многоэтапная частота 11
ON (ВКЛ) ON (ВКЛ) OFF(ВЫКЛ) OFF(ВЫКЛ) Многоэтапная частота 12
ON (ВКЛ) ON (ВКЛ) OFF(ВЫКЛ) ON (ВКЛ) Многоэтапная частота 13
ON (ВКЛ) ON (ВКЛ) ON (ВКЛ) OFF(ВЫКЛ) Многоэтапная частота 14
ON (ВКЛ) ON (ВКЛ) ON (ВКЛ) ON (ВКЛ) Многоэтапная частота 15
Представленная выше многоэтапная частота может быть использована в работе с многоэтапной
скоростью и работой простого ПЛК, пожалуйста, обратитесь к примеру многоэтапной скорости,
представленной ниже:
Теперь мы отдельно определяем клеммы управления X1, X2, X3, Х4:
После установки F5.00=l, F5.01=2, F5.02=3 F5.03=4, XI, X2, X3, Х4 используются для
реализации многоэтапной работы, как показано на Рис..6-24.

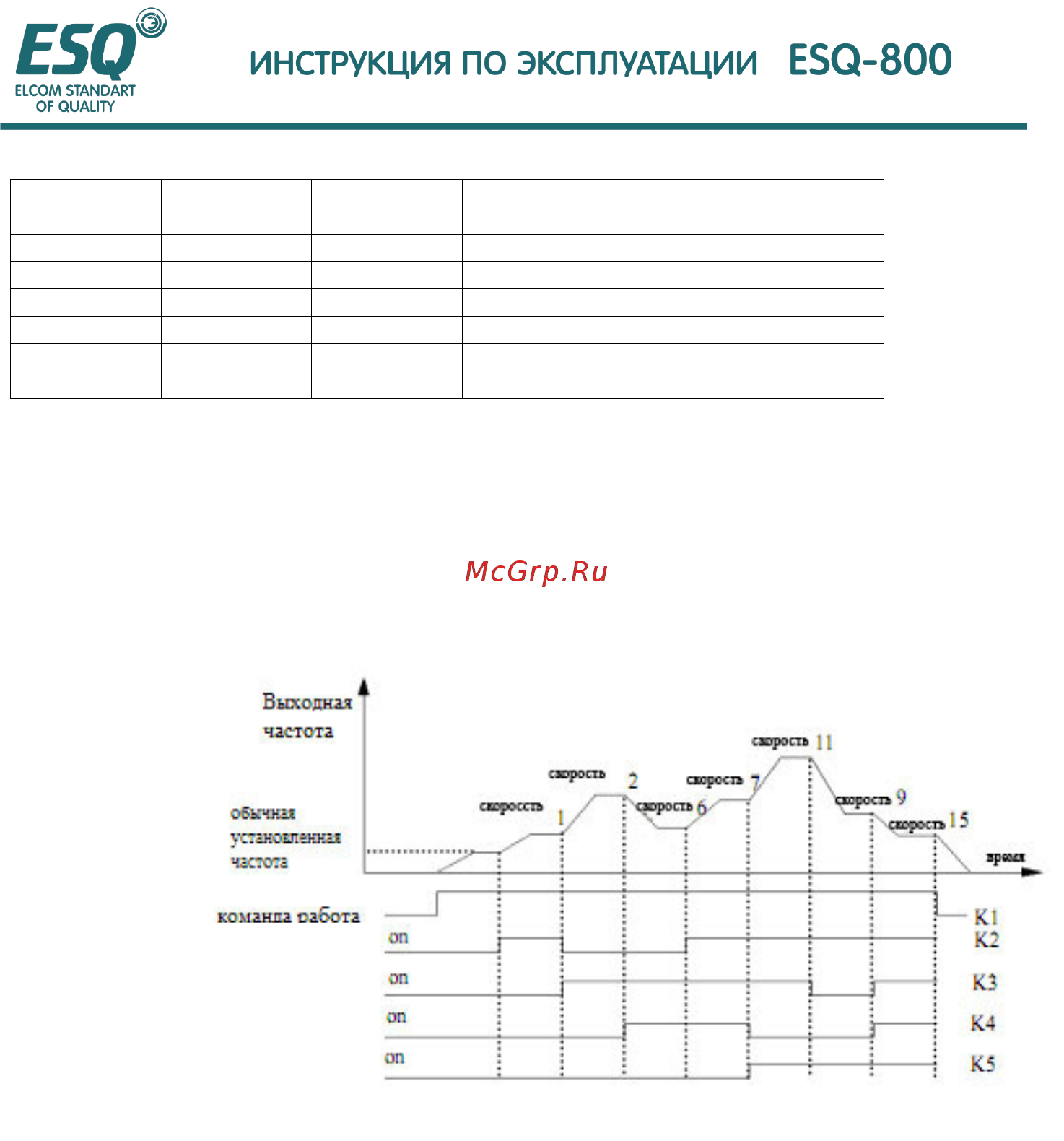

На Рис. 6-25 представлен пример командного сигнала работы с клемм управления, с помощью
К5, К6 можно осуществлять управление работой вперед, назад. На Рис. 6-24, при другой комбинации
логики К1, K2, K3, K4 инвертор может работать в соответствии с общей установленной частотой или
многоэтапной частотой 1~7 , основанной на таблице, представленной выше.
. . .
