116
19: Приход установки рабочего времени. Когда суммарное рабочее время инвертора (F2.52)
достигает установленное рабочее время(F2.51), сигнал выходного индикатора.
20: Приход определенного времени внутреннего таймера. Обратитесь к функциональному
описанию F5.27.
21:Зарезервирован
22: Зарезервирован
23: Зарезервирован
24: Зарезервирован
F5.14 Диапазон выявления
частоты прибытия (FAR)
диапазон: 0.00—50.00Гц 5.00Гц
Этот параметр является дополнительным определением для функции №1 в Таблице 6-7. Как
показано на Рис. 6-32, когда выходная частота инвертора находится в пределах диапазона выявления
верхнего и нижнего предела установленной частоты, выходной импульсный сигнал.
F5.15 Электрический уровень
(уровень частоты) FDT1
диапазон: 0.00—верхняя
предельная частота
10.00Hz
F5.16 Отставание FDT1 диапазон: 0.00—50.00Гц 1.00Гц
F5.15~F5.16 является дополнительным определением
функции №2, представленной в Таблице 6-7, оно
приводится следующим образом: Когда выходная
частота превышает установленную частоту
(электрический уровень FDT1), выдается сигнал
выходного индикатора, до тех пор пока выходная
частота не снизится до частоты (электрический
уровень FDT1 – отставание FDT1), которая ниже
электрического уровня FDT1, как показано на Рис. 6
33.

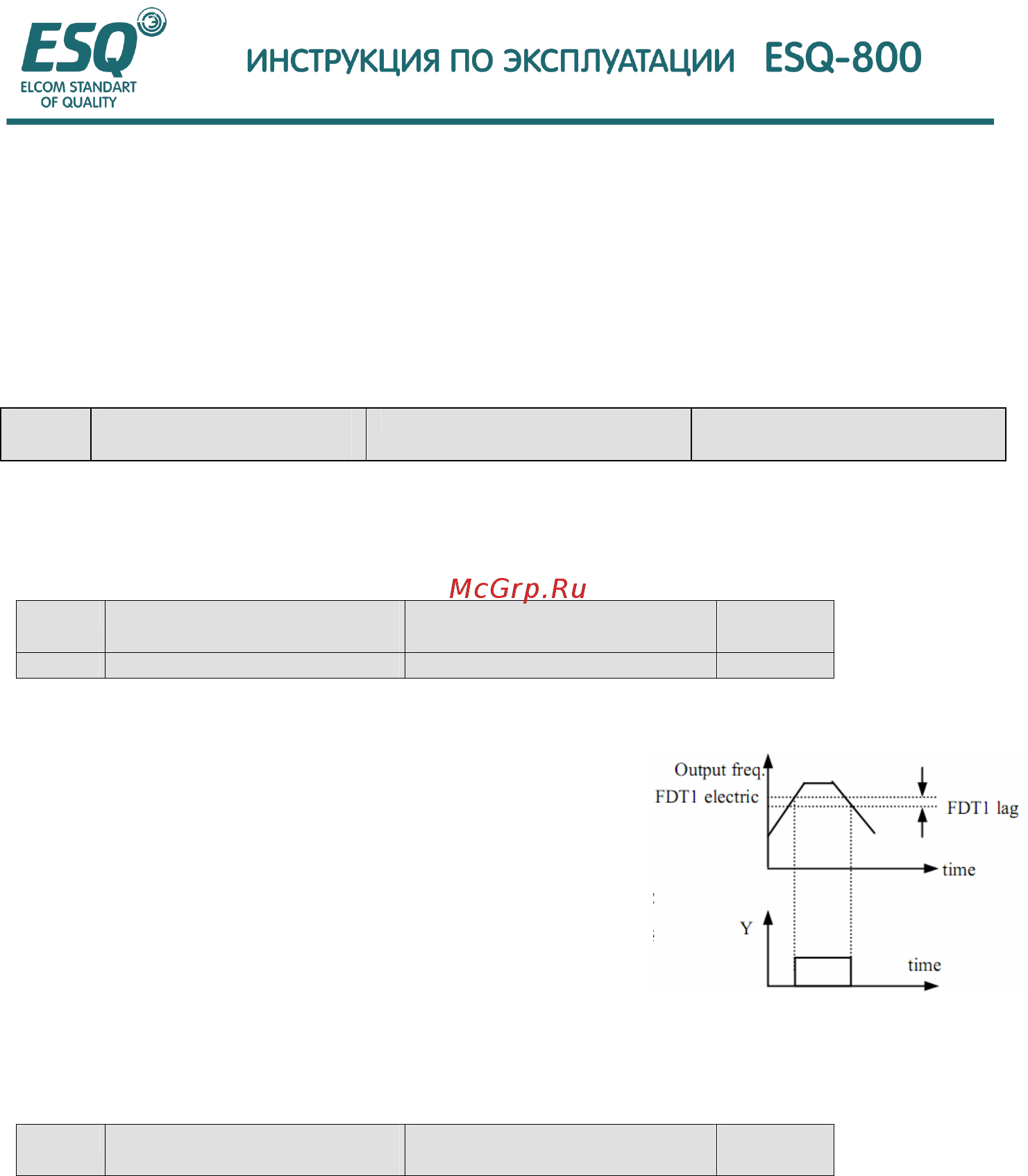

Рис.6-33 выявление уровня
частоты
F5.17 Выбор аналогового вывода
(АО)
диапазон: 0-9 0
0: выходная частота (0 – верхняя предельная частота)
1: установленная частота (0 – верхняя предельная частота)
2: выходной ток( 0—2 X номинальный ток)
3: выходное напряжение( 0—1.2 X номинальное напряжение нагруженного двигателя)
4: напряжение шины (0-800В)
5: обеспечение PID (0.00-10.00В)
6:обратная связь PID (0.00-10.00В)
7: зарезервирован
8: зарезервирован
9: зарезервирован
