118

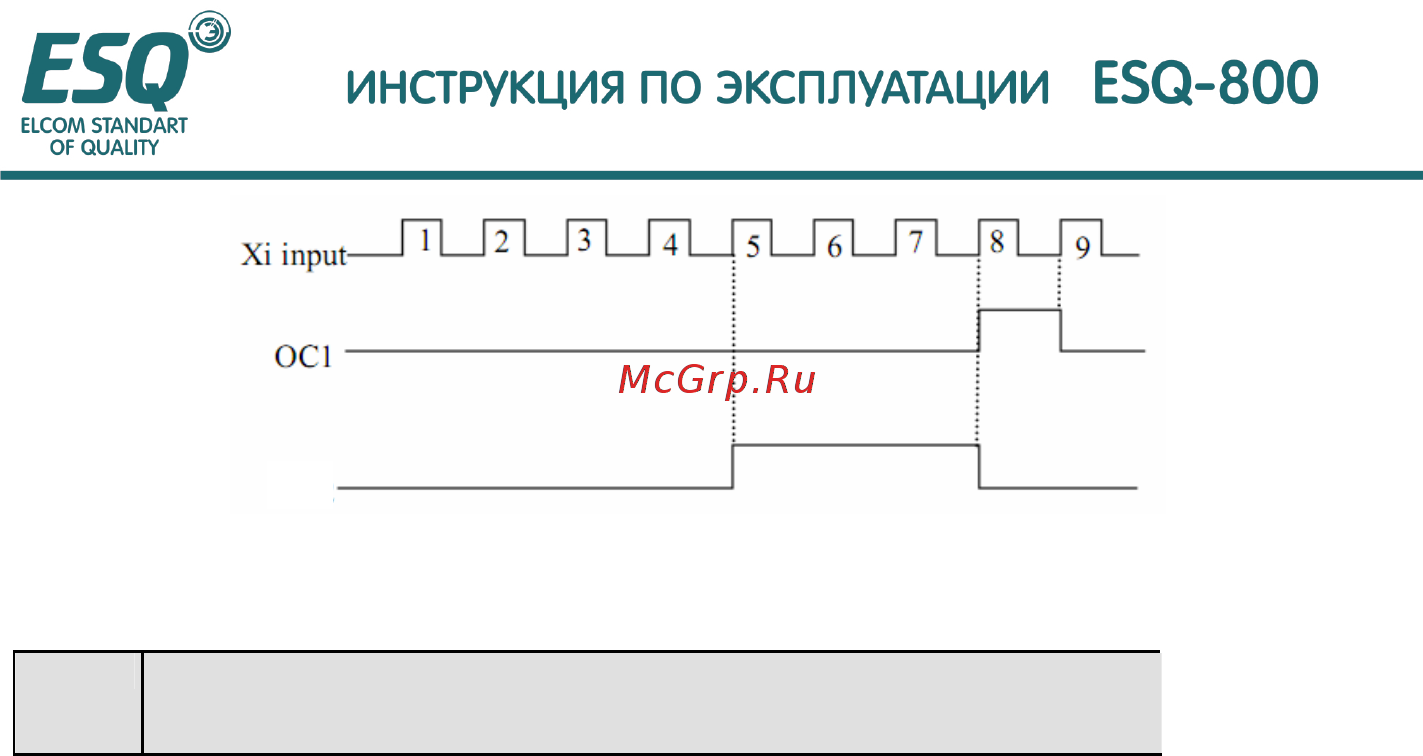

Рис.6-34 Установка номера счета и обеспечение конкретного номера счета
F5.27 Установка отсчета
внутреннего таймера
диапазон: 0.1—6000.0с 60.0
Этот параметр используется для установки времени отсчета внутреннего таймера инвертора.
Таймер активируется выводом внешнего запуска (вывод запуска выбирается F5.00~F5.07,
таймер начинает отсчет времени при получении внешнего сигнала запуска, как только он приступает к
отсчету времени, один действующий импульсный сигнал 0,5 с будет выдан с соответствующего вывода
ОС.
ТА, ТВ, ТС
