122
F7.14 обеспечение минимального
импульса PULSE (ИМПУЛЬС)
диапазон: 0.0—F7.16 0.0K
F7.15
Соответствующая частота для
обеспечения мин. PULSE
(ИМПУЛЬСА)
0.00—верхняя предельная
частота
0.00Гц
F7.16 обеспечение макс. PULSE
(ИМПУЛЬСА)
диапазон: F7.14(обеспечение
мин. PULSE (ИМПУЛЬСА))—
F7.13(ввод макс. импульса)}
10.0K
F7.17
Соответствующая частота для
обеспечения макс. PULSE
(ИМПУЛЬСА)
0.00—верхняя предельная
частота
50.00Гц
F2.00 устанавливает временную константу фильтрования аналогового канала, для фильтрования
входного сигнала, чем протяженнее время фильтрации, тем выше помехоустойчивость, однако
скорость срабатывания уменьшается; чем короче время фильтрования, тем быстрее срабатывания
инвертора, однако помехоустойчивость ослабевает.

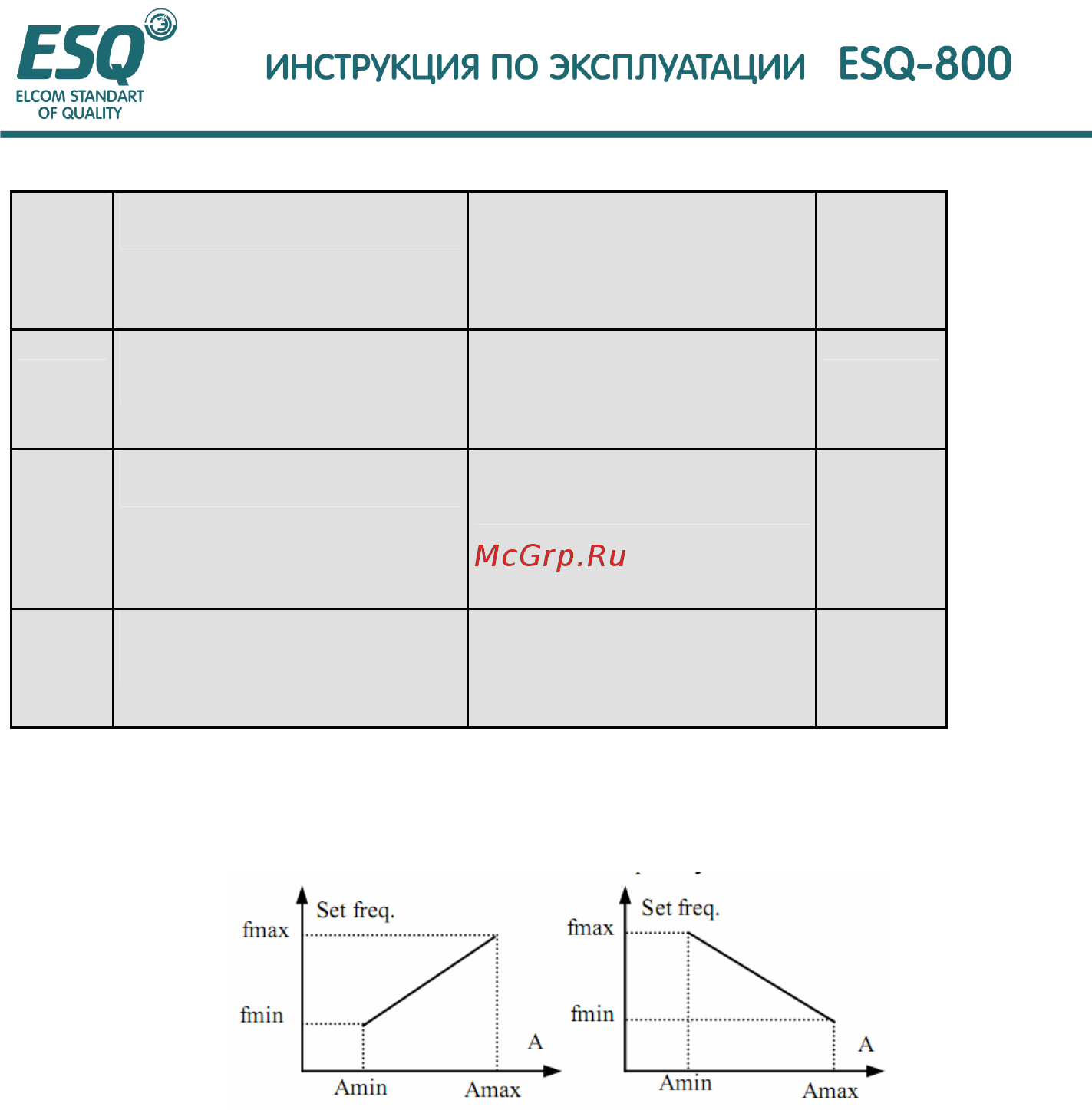

(1) положительная характеристика (2) отрицательная характеристика
A: VCI обеспечение
Aмин: мин. обеспечение fмин: соответствующая частота для мин.
обеспечения
Aмакс: макс. обеспечение fмакс: соответствующая частота для макс.
обеспечения
Ниже представлена кривая отношения CCI и установленной частоты:
