Например, клавиатура используется в качестве текущего сигнала рабочей команды, частота
толчковой работы 5 Гц, состояние ожидания.

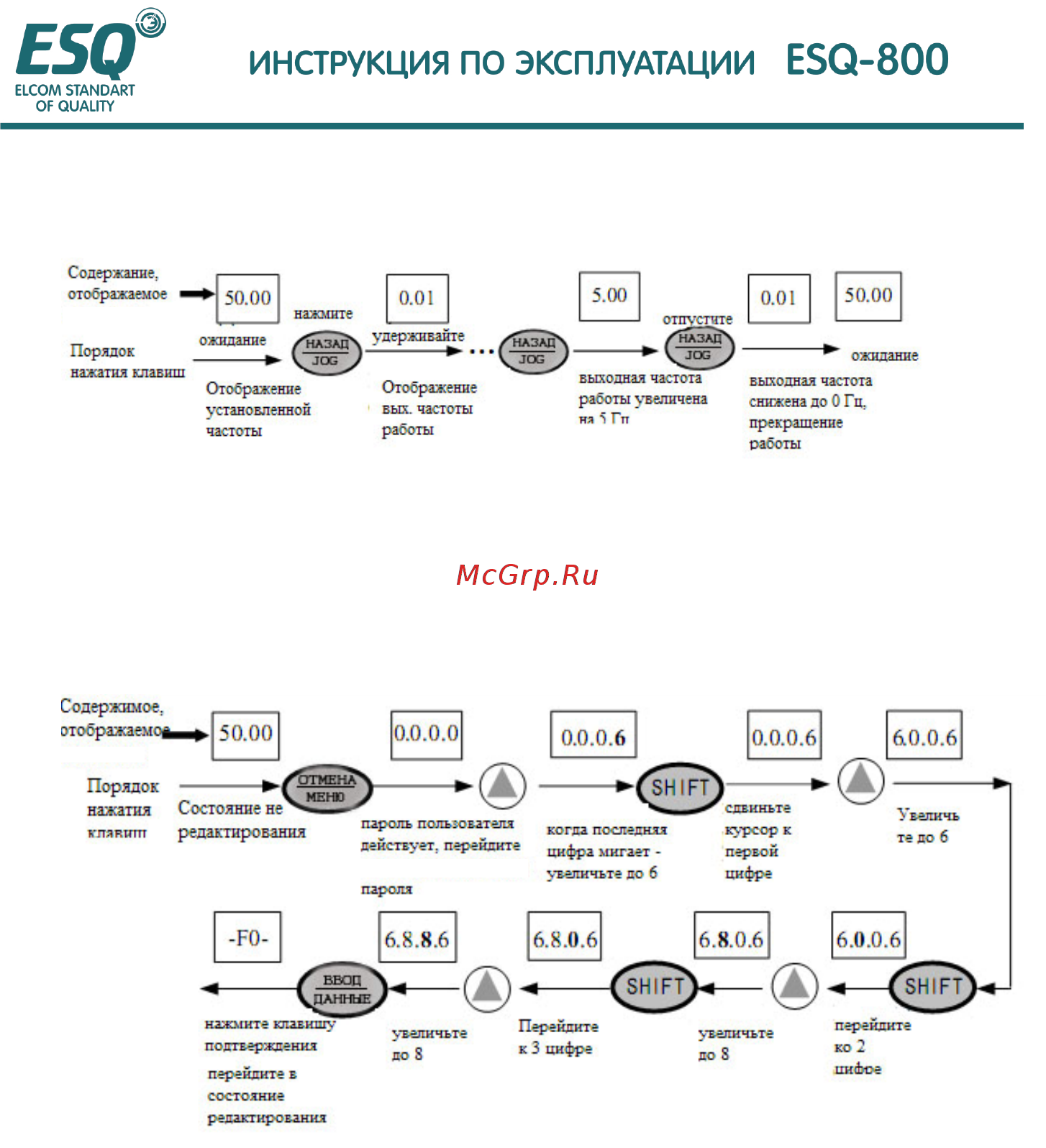

Рис. 4-9 Пример функционирования толчковой работы
(5) действия по вводу функционального кода в состоянии редактирования после установки
пароля пользователя
"Пароль пользователя" FF.00 установлен в "6886" Цифра, показанная на Рис. 4-7 жирным шрифтом
показывает мигающий бит.
Рис. 4-10 ввод пароля для перехода к функционированию функционального кода
(6) Смотрите информацию о параметре неисправности в состоянии неисправности
дисплеем
дисплеем
в состояние редактирования
