Русский
12

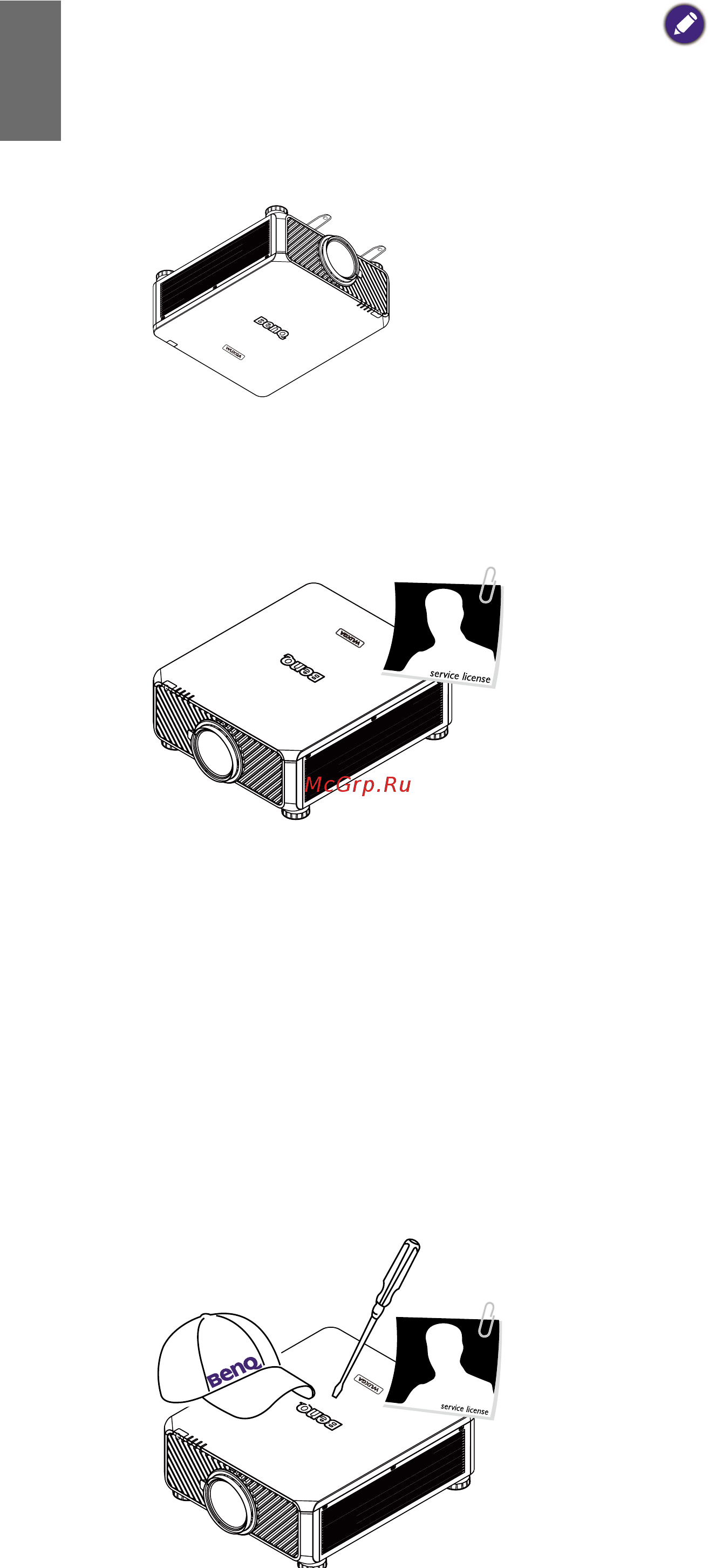

10. В случае крепления под потолком
этот проектор может проецировать
зеркально отображенные
изображения. Для монтажа
используйте только комплект BenQ
для потолочного крепления.
11. Если решите, что требуется
обслуживание или ремонт
проектора, то обращайтесь только к
квалифицированным специалистам.
12. Не пытайтесь разбирать этот
проектор. Внутри проектора
- опасное для жизни высокое
напряжение, которое может стать
причиной смерти при случайном
контакте с деталями, находящимися
под напряжением. Ни при каких
обстоятельствах нельзя отвинчивать
или снимать никакие другие крышки.
Все виды технического обслуживания
должны проводиться в сервисном
центре.
Сохраните оригинальную упаковку, она может
понадобиться в будущем для перевозки
проектора.
