Русский
9
Предупреждение

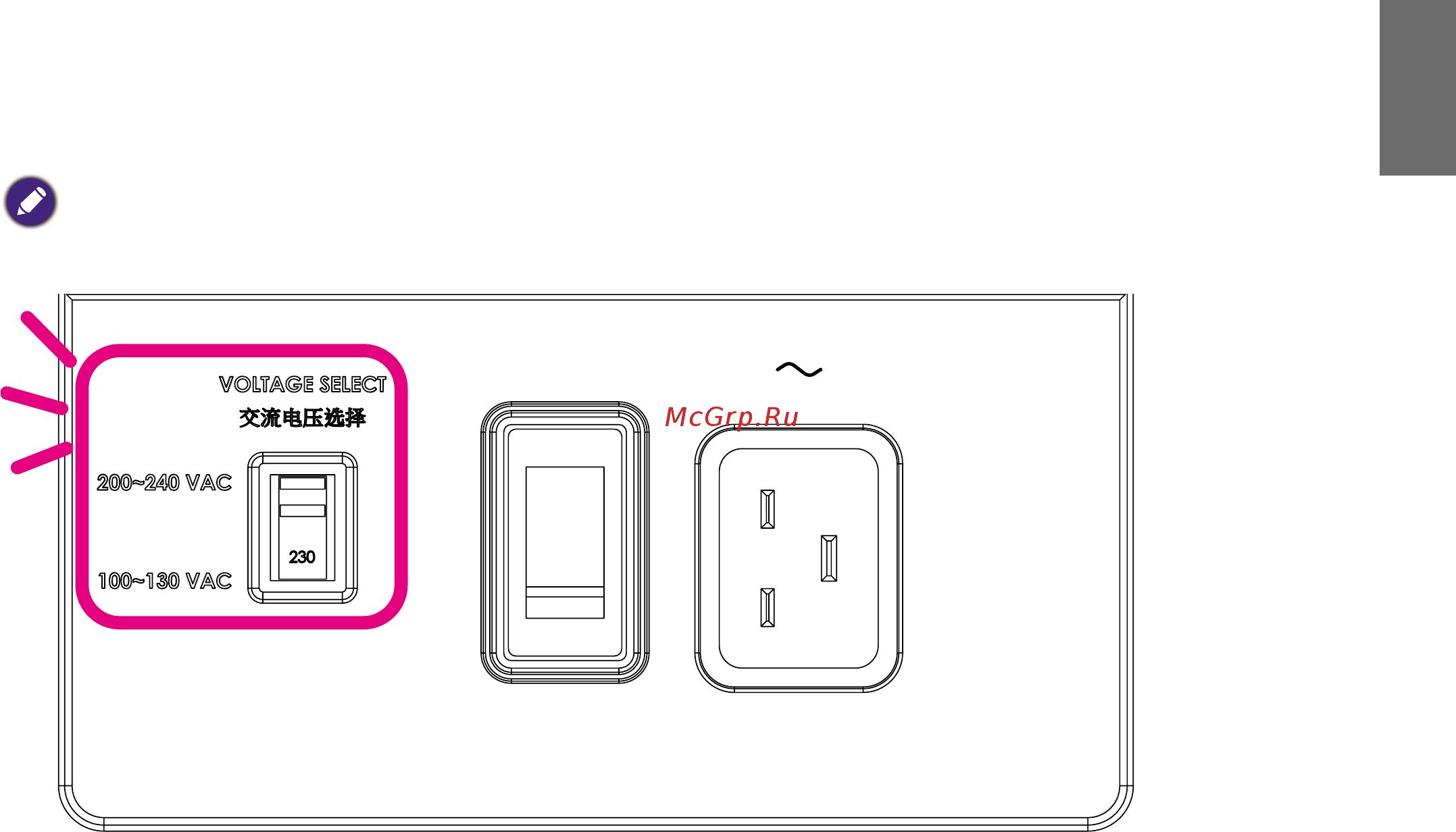

Обязательно установите переключатель напряжения в положение, соответствующее
напряжению в той местности, где используется проектор.
Примечание
По умолчанию установлено значение 230 В.
