Benq LU9915 [30/101] Подключение к видеоустройству
![Benq LU9915 [30/101] Подключение к видеоустройству](/views2/1574798/page30/bg1e.png)
Русский
30

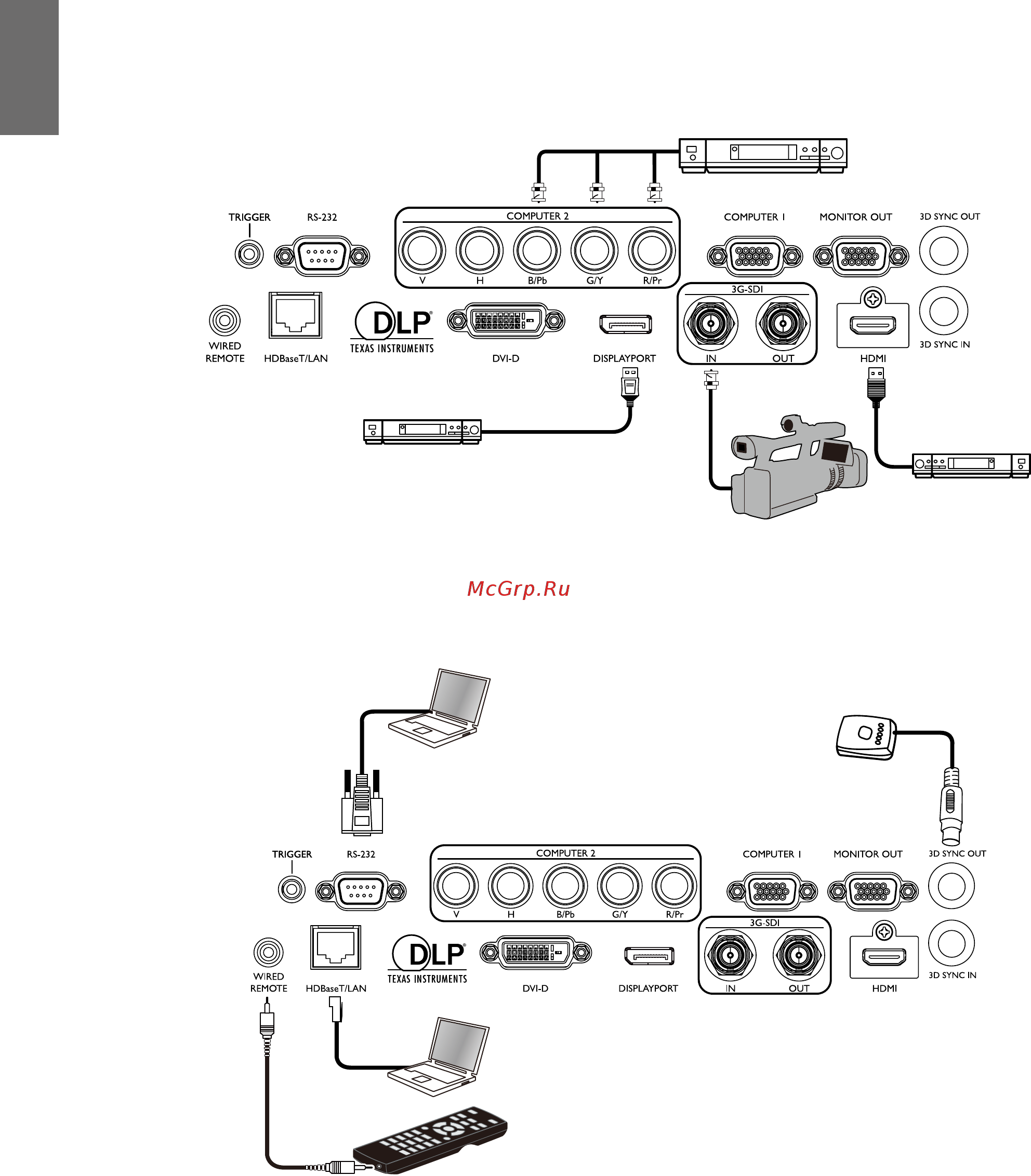

Подключение к видеоустройству
К входному разъему вашего проектора можно подключить любое видеоустройство с
помощью кабеля DVI-D, HDMI, DisplayPort или YPBPR.
Camera
Подключение к разъему управления
В вашем проекторе есть следующие разъемы управления:
• HDBaseT/LAN
Ваш проектор поддерживает управление по сети при совместном использовании
LAN (управление по сети ) и HDBaseT.
• RS-232c (Управление через порт RS-232c)
Ваш проектор поддерживает управление через последовательный интерфейс
RS-232c; чтобы дистанционно управлять проектором, вы можете подключить его к
ПК с помощью стандартного 9-штырькового последовательного кабеля (с прямой
разводкой).
• Проводной пульт ДУ
Если ИК-сигнал с пульта ДУ не доходит до проектора из-за слишком большого
расстояния между ними или из-за наличия препятствий, то к входному разъему
