Русский
37

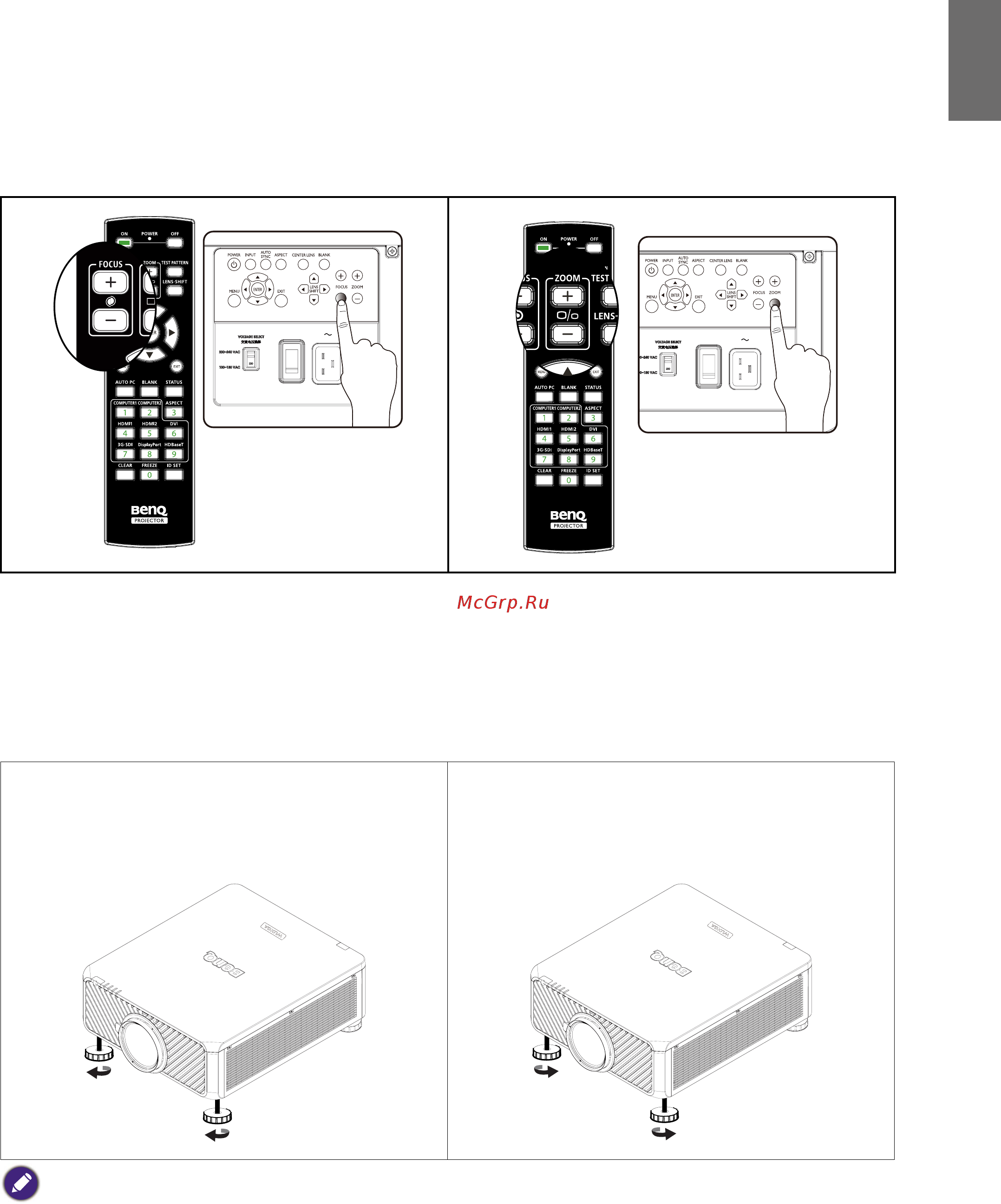

Точная настройка размера и резкости изображения
1. Чтобы установить нужный размер проецируемого изображения, на панели
управления или на пульте ДУ нажимайте кнопки ZOOM + или ZOOM-.
2. Настроить резкость можно нажатием кнопок FOCUS+ или FOCUS- на панели
управления или на пульте ДУ.
Настройка угла проецирования
Снизу проектора есть 4 регулировочные ножки, вращением которых можно при
необходимости изменить угол проецирования. Поворачивая ножки на себя или от
себя, выставите нужный угол проецирования.
1. Чтобы увеличить угол наклона
проектора, вращайте регулировочные
ножки по часовой стрелке.
2. Чтобы уменьшить угол наклона
проектора, приподнимите проектор
и вращайте регулировочные ножки
против часовой стрелки.
Примечание
Регулировочные ножки можно выдвинуть максимум на 4 см, после чего они
отсоединяются от корпуса.
