Benq LU9915 [33/101] Подготовка
![Benq LU9915 [33/101] Подготовка](/views2/1574798/page33/bg21.png)
Русский
33
Операции
Подготовка
1. Подключите и включите все подключенные устройства.
2. Вставьте объектив проектора.

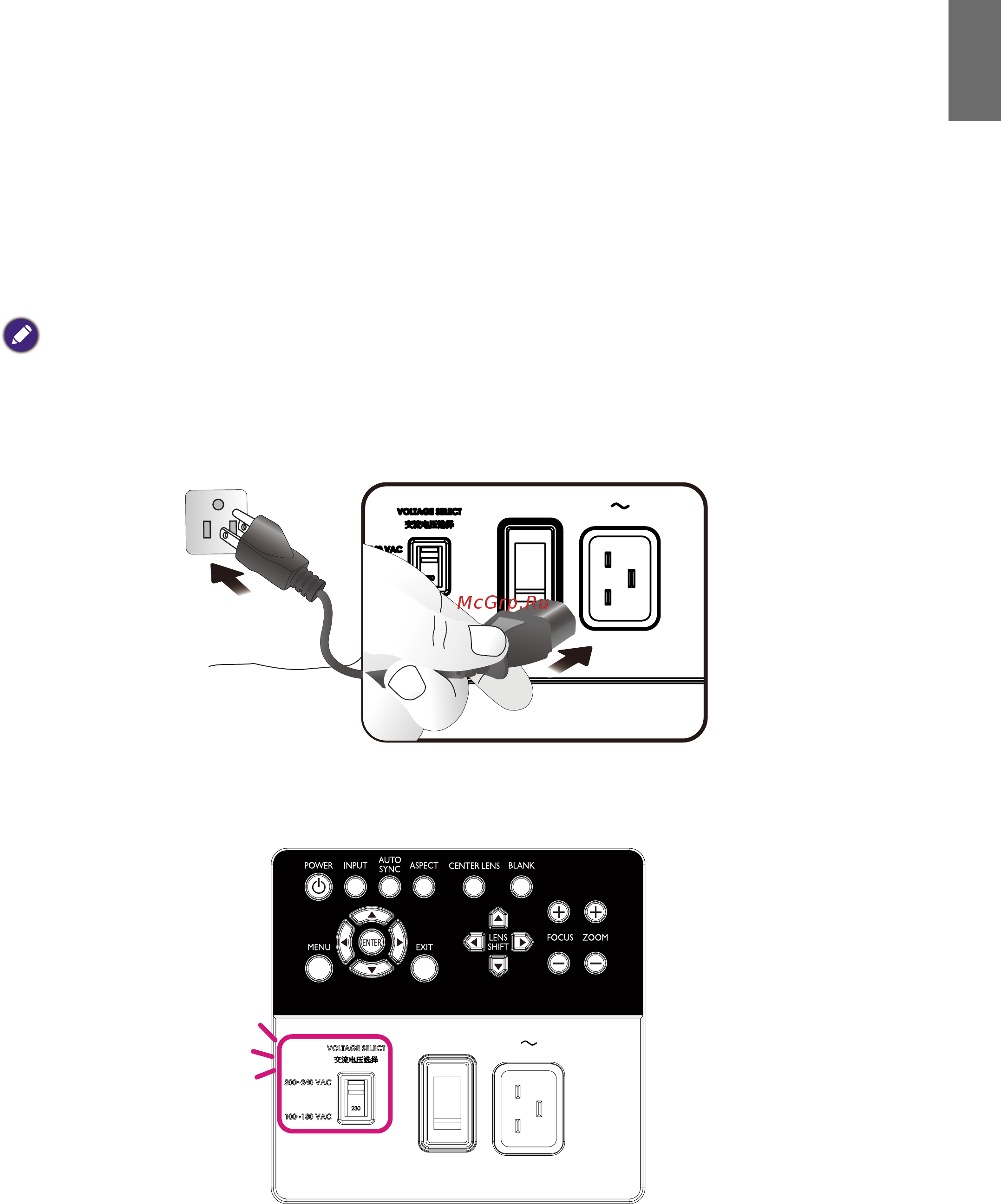

3. Вставьте вилку шнура питания в сетевую розетку, проверьте правильность
положения переключателя номинала напряжения и включите переключатель
сетевого питания.
Примечание:
Во избежание поражения электрическим током и возгорания используйте вместе с устройством только
оригинальные принадлежности (такие, как шнур питания).
Прежде чем включать выключатель питания, убедитесь, что переключатель номинала напряжения
установлен на значение, соответствующее месту использования проектора.
