Benq LU9915 [38/101] Коррекция искажения изображения
![Benq LU9915 [38/101] Коррекция искажения изображения](/views2/1574798/page38/bg26.png)
Русский
38

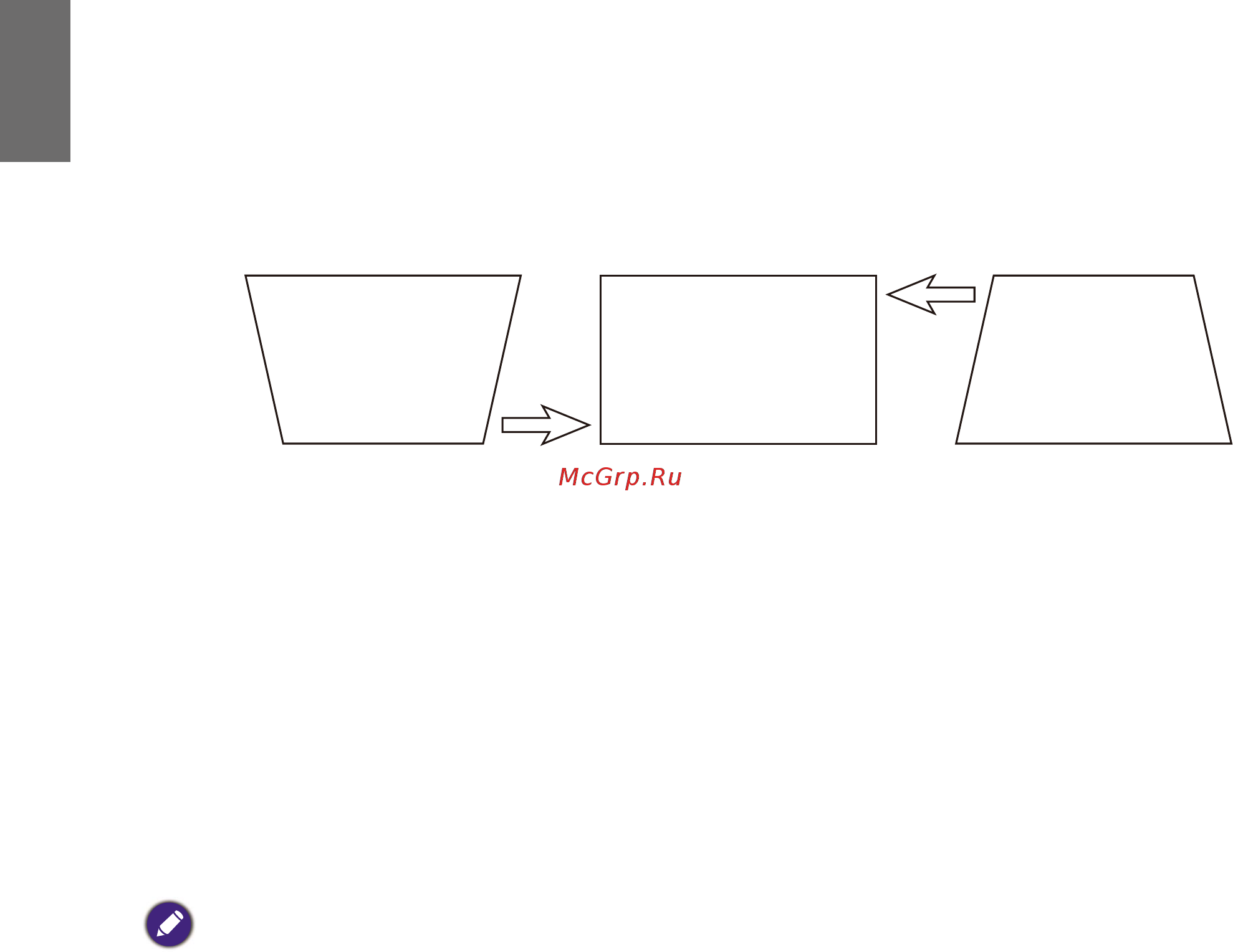

Коррекция искажения изображения
Когда изображение проецируется сверху или снизу под углом к экрану, изображение
искажается. В этом случае для коррекции искажения можно использовать функцию
"Трапец. искажение", выбрав Отображение > Трапец. искажение, или нажимать
◄ ► для коррекции вертикального искажения до тех пор, пока результат вас не
устроит.
По достижении максимального или минимального значения при повторном нажатии
кнопки форма изображения перестанет изменяться. Дальнейшее изменение
изображения в этом направлении станет невозможным.
Автоматическая настройка изображения
В некоторых случаях бывает нужно оптимизировать качество изображения RGB.
Для этого нажмите кнопку AUTO PC на пульте ДУ или кнопку AUTO SYNC на
панели управления. Затем встроенная интеллектуальная функция автоматической
регулировки подстроит значения параметров Частота и Тактовая частота, чтобы
обеспечить наилучшее качество изображения.
Примечание:
Эта функция доступна только в том случае, когда выбран сигнал от ПК (аналоговый RGB).
