Русский
51

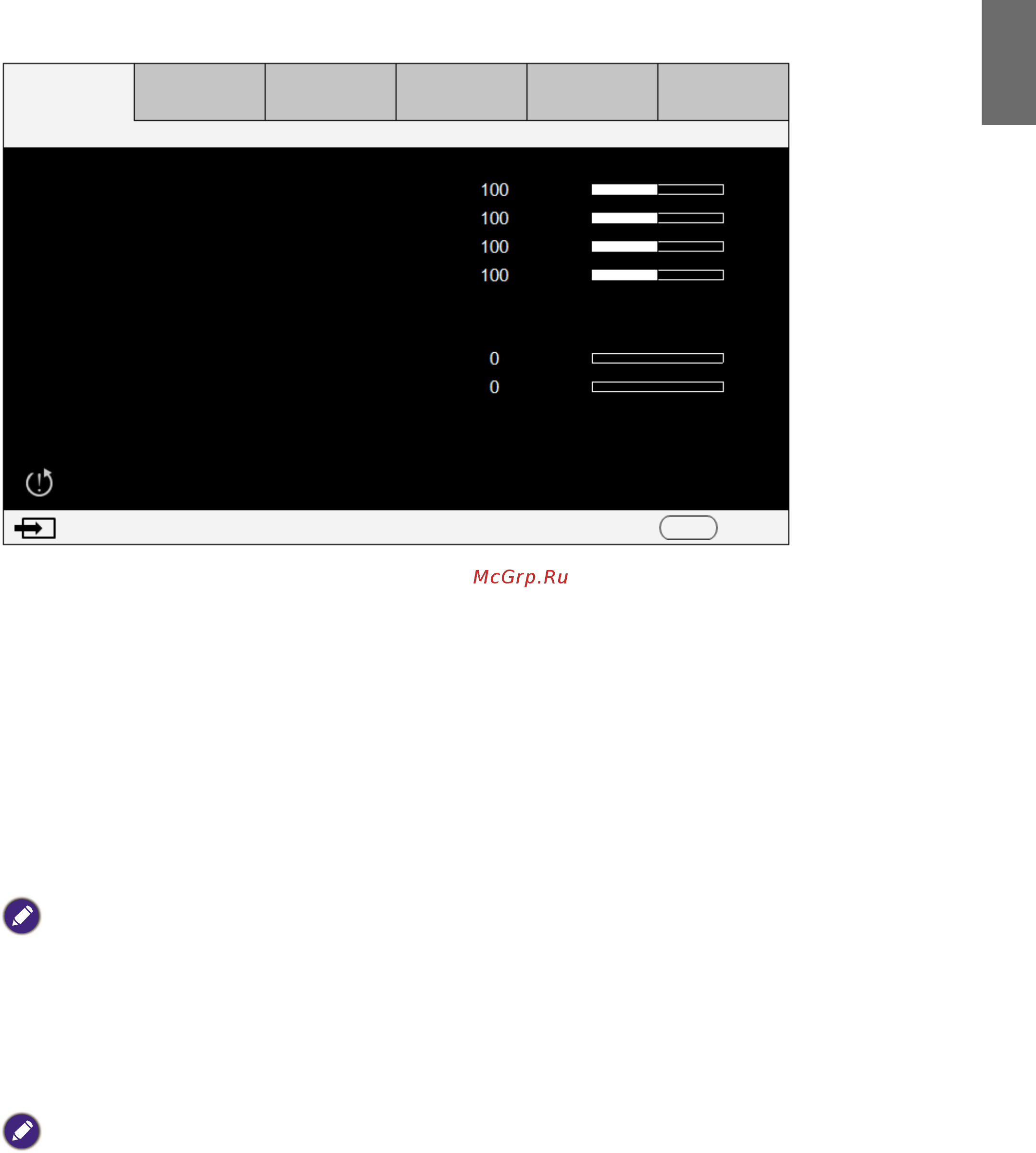

Экранное меню - Изображение
Режим изображения
Яркость
Контраст
Насыщенность
Оттенок
Гамма
Цвет
Резкость
Подавление помех
Каемка экрана
Сбросить Изображение
Ярко
Нет сигнала MENU Выход
Отображение Настройка Дополнит. Система Информация
• Режим изображения
Выберите нужный режим изображения нажатием кнопок со стрелками ◄►.
Ярко: Изображения выводятся с максимальной яркостью для приложений,
требующих саму высокую яркость.
Презентация: Изображения выводятся с максимально высоким качеством при
проведении презентаций или проецировании неподвижных изображений.
Насыщенный: Отображение при более высокой цветовой яркости цветов.
Кино: Воспроизведение фильмов с наилучшей цветопередачей.
DICOM SIM: Этот режим отображения имитирует оттенки серого и цветовую
гамму в оборудовании, используемом для "Digital Imaging and Communications in
Medicine" (DICOM).
Внимание!
Этот режим нельзя использовать в реальной медицинской диагностике, он предназначен только для
обучения.
• Яркость
Отрегулируйте яркость изображения нажатием кнопок со стрелками ◄►.
• Контраст
Отрегулируйте контрастность изображения нажатием кнопок со стрелками ◄►.
Внимание!
Яркость и контрастность - это два взаимозависимых параметра. После регулировки контрастности для
получения оптимальных настроек может потребоваться точная настройка яркости.
• Насыщенность
Отрегулируйте насыщенность нажатием кнопок со стрелками ◄►. (Чем больше
значение этого параметра, тем более насыщенным становится цвет.)
• Оттенок
Отрегулируйте цветовой оттенок нажатием кнопок со стрелками ◄►.
