Русский
35
Выбор источника входного сигнала
Проектор можно одновременно подключать к нескольким устройствам. При первом
включении проектора он попытается подключить источник сигнала, который
использовался перед последним выключением проектора.
Источник входного сигнала можно выбрать с панели управления проектора или с
пульта ДУ.
Ниже описывается порядок выбора источника входного сигнала

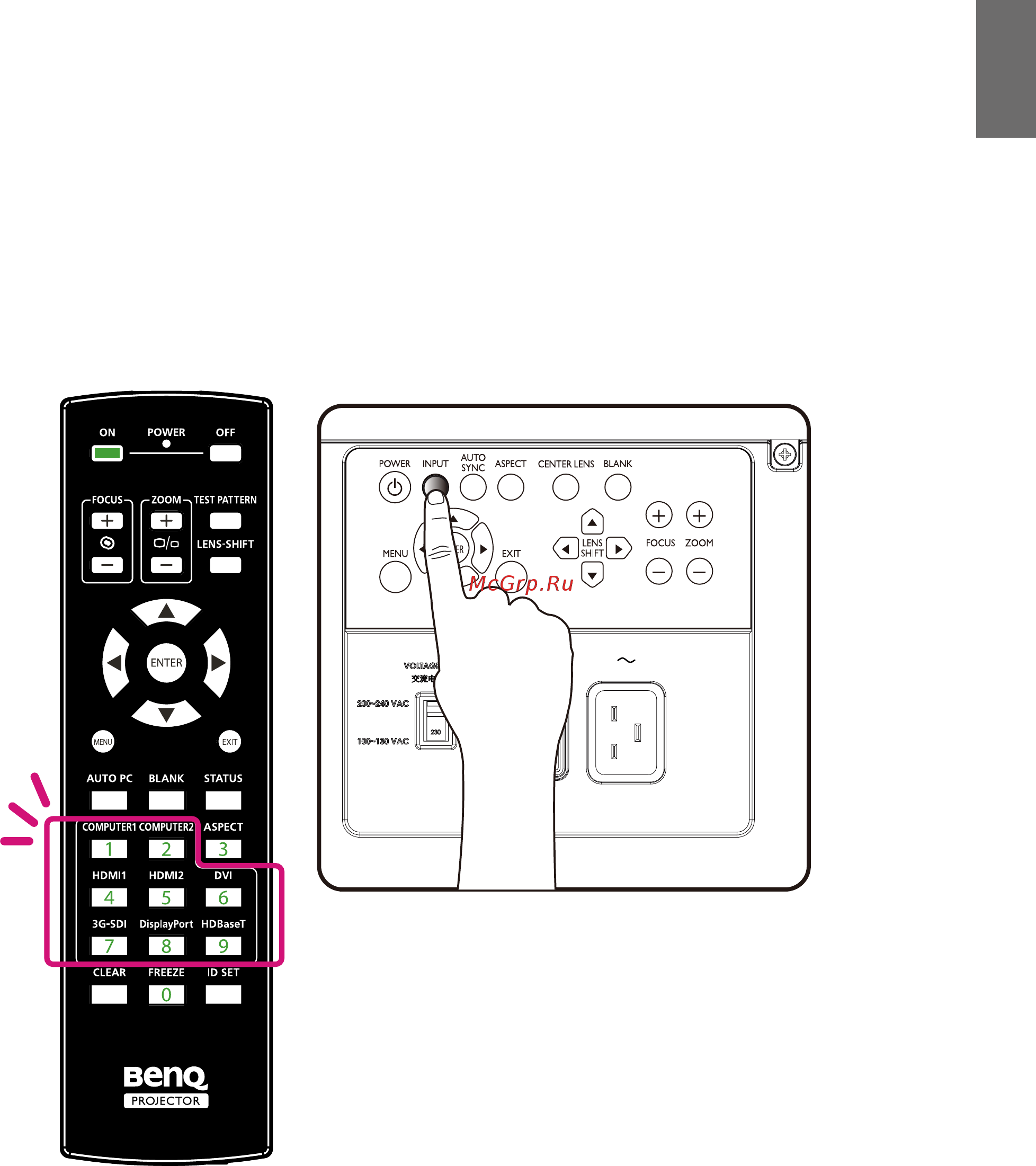

1. Нажатием кнопки INPUT на панели управления или с пульта ДУ выберите нужный
источник входного сигнала.
2. Нажмите кнопку ENTER, чтобы подтвердить выбор входного сигнала. Через
несколько секунд нужный источник входного сигнала будет обнаружен, и проектор
начнет проецировать изображение.
Нажмите кнопку EXIT, чтобы сохранить текущий источник входного сигнала.
