Русский
20
Меры предосторожности в отношении батареек
• Не используйте вместе старые и новые батарейки и батарейки разных типов.
• Не оставляйте пульт ДУ и батарейки в помещениях со слишком высокой температурой или
влажностью, например, на кухне, в ванной, сауне, солярии или в автомобиле с закрытыми
стеклами.
• Утилизируйте использованные элементы питания в соответствии с инструкцией изготовителя и
местными экологическими нормами.
• Если не собираетесь пользоваться пультом ДУ в течение долгого времени, то извлеките
батарейки из пульта, чтобы не повредить его из-за возможной утечки электролита из батареек.
Подключение к проектору
Проводной пульт ДУ
Если на пути ИК-сигнала от пульта ДУ к проектору есть препятствие или работе
пульта ДУ мешает свет люминесцентной лампы определенной высокой частоты, то

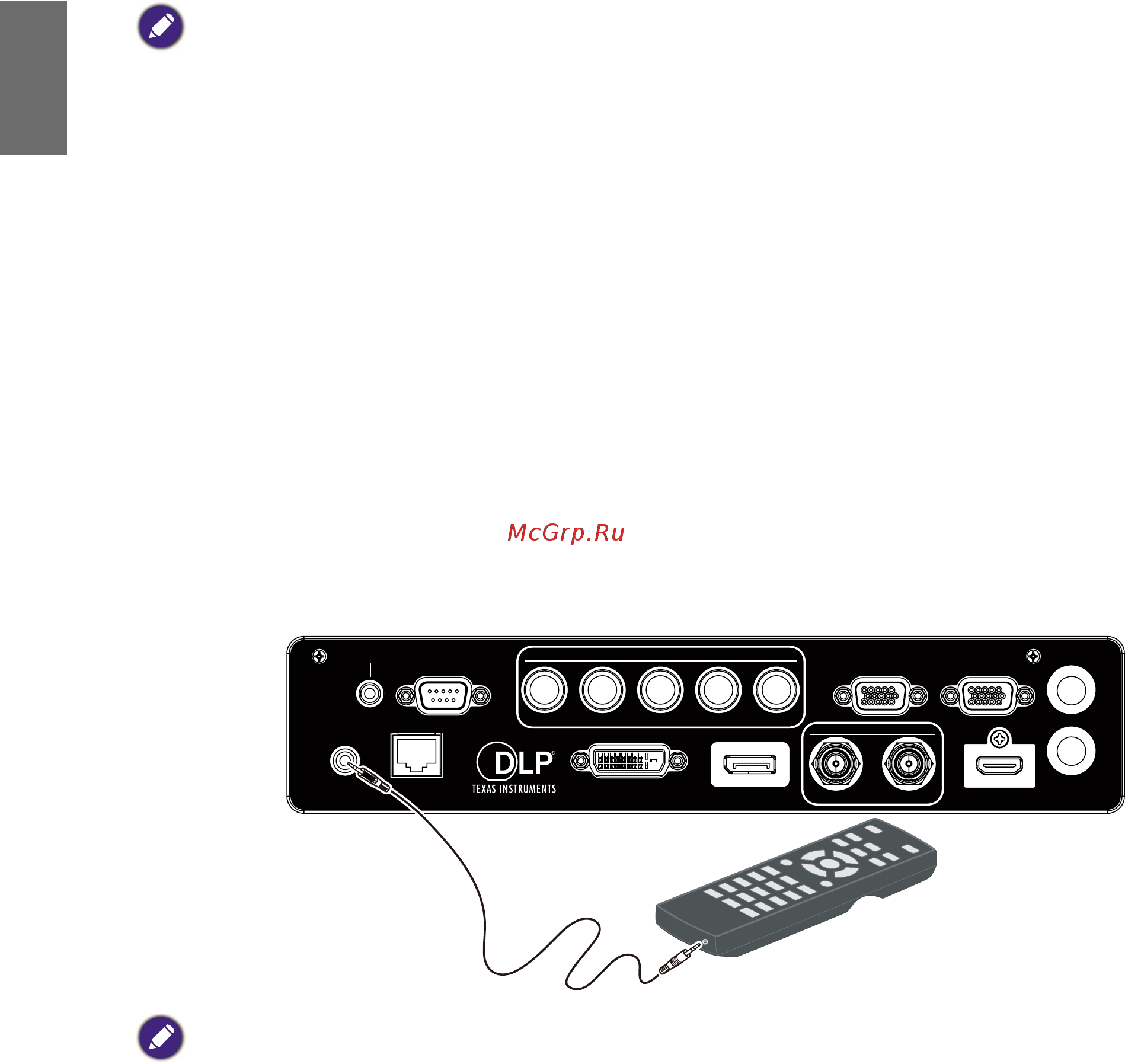

для управления проектором к нему можно подключиться с помощью стереозвукового
кабеля с миништекером M3.
3D SYNC OUT
3D SYNC IN
MONITOR OUTCOMPUTER 1
COMPUTER 2
RS-232TRIGGER
WIRED
REMOTE HDBaseT/LAN DVI-DDISPLAYPORT
IN
OUT HDMI
R/PrG/YB/PbHV
3G-SDI
TRIGGER
Примечание
После того, как в разъем проводного управления проектора будет вставлен штекер кабеля пульта ДУ,
проектор автоматически перейдет в режим проводного управления и перестанет управляться от ИК-
сигналов пульта ДУ. Чтобы снова управлять проектором ИК-сигналами пульта ДУ, отсоедините штекер
кабеля проводного управления от проектора.
Настройка идентификатора пульта ДУ
Вы можете задать идентификатор пульта ДУ для управления конкретным проектором.
Идентификатор проектора (от 01 до 99) задается с помощью экранных меню.
После установки другого идентификатора пульт ДУ будет управлять только
соответствующим проектором.
Нажмите и в течение 5 секунд удерживайте одновременно кнопки ID SET и MENU.
Подсветка пульта ДУ мигнет один раз, и затем включится режим Настройки ID.
Чтобы выйти из режима ID SET, снова нажмите и в течение 5 секунд удерживайте
кнопки ID SET и MENU (подсветка 1 раз мигнет).
После входа в режим Настройки ID нажмите и в течение 3 секунд удерживайте кнопку
ID SET.
