Русский
40
Использование экранного меню
Использование меню
Экранное меню проектора позволяет регулировать параметры изображения и менять
разные настройки.
Навигация по экранному меню
Для навигации по экранному меню и изменения параметров можно использовать

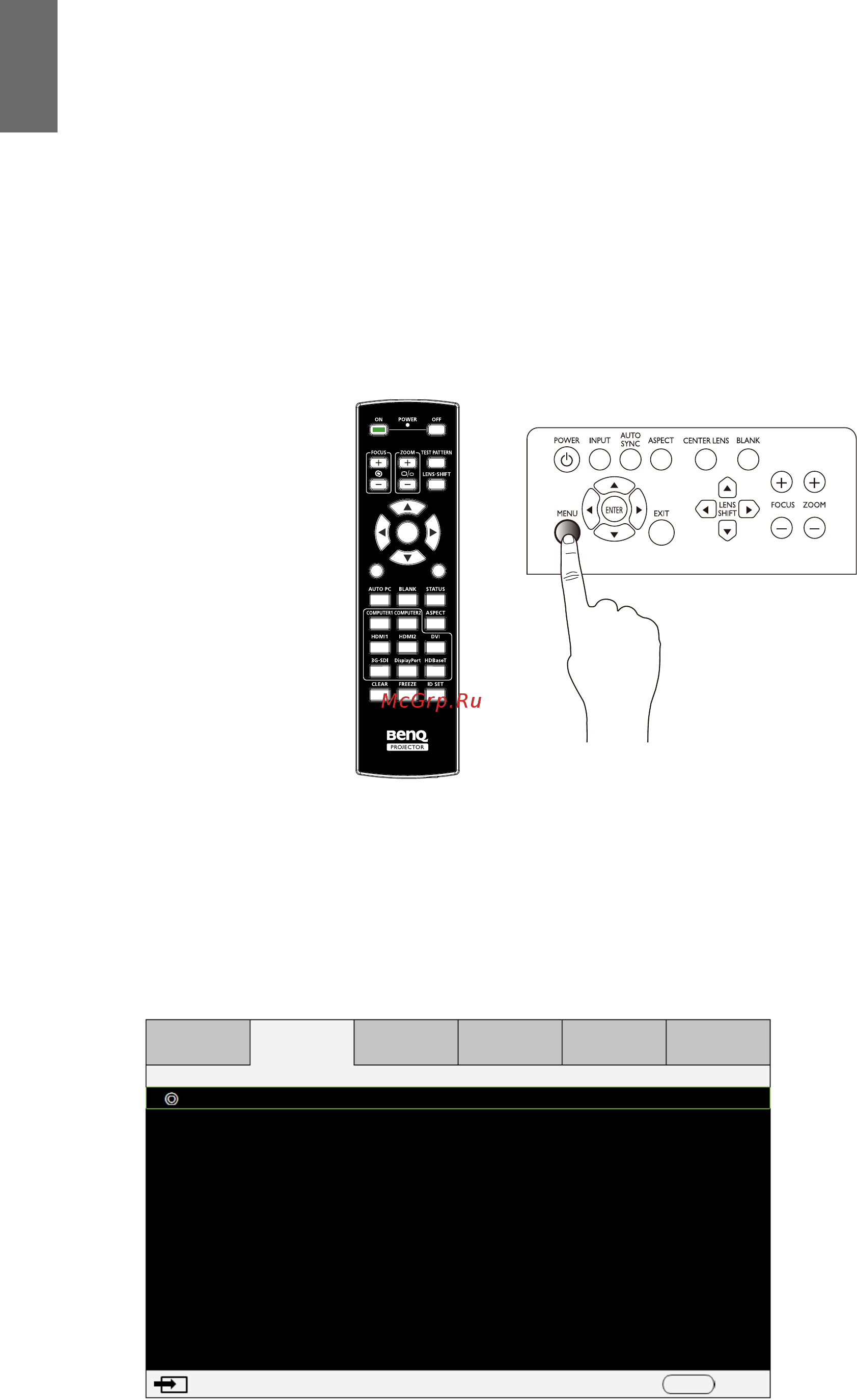

пульт ДУ или кнопки сверху проектора. На следующем рисунке показаны
соответствующие кнопки.
MENU
EXIT
ENTER
1
4
7
0
89
6
3
5
2
1. Чтобы открыть экранное меню, нажмите кнопку Menu на панели управления или
на пульте ДУ. Меню содержит 6 вкладок. Нажатием кнопок управления курсором
◄ или ► выбирайте вложенные меню.
2. Нажатием кнопок ▲ или ▼ выбирайте пункты меню, а нажатием кнопок ◄ или ►
изменяйте значения параметров. Нажмите кнопку со стрелками вверх или вниз и
затем для подтверждения нового значения нажмите кнопку Enter.
Отображение
HDMI
DVI-D
COMPUTER 1
COMPUTER 2
DisplayPort
3G-SDI
HDBaseT
Отображение Настройка Дополнит. Система Информация
HDMI MENU Выход
3. Нажмите EXIT или MENU, чтобы выйти из вложенного меню, или MENU, чтобы
закрыть меню.
