Русский
28

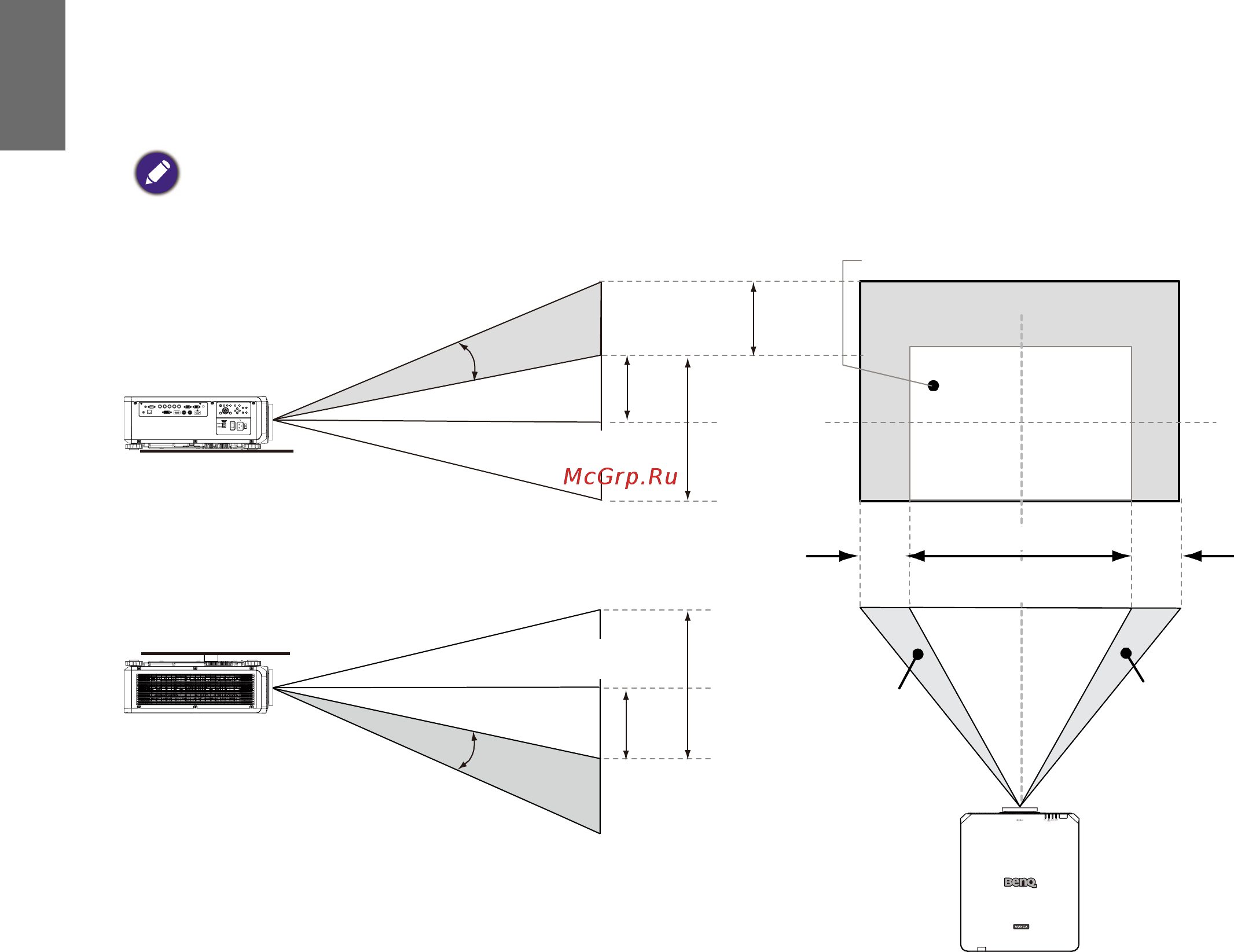

Диапазон регулировки сдвига объектива
Диапазон регулировки сдвига объектива, приведенный в следующей таблице,
зависит от указанных условий.
Примечание:
Приведенные ниже рисунки относятся только к стандартному объективу.
Проецирование
спереди со стола
Верт. сдвиг
Нормальное положение для проецирования
Макс.
0,5
Верт.
1 Верт.
1 Верт.
0,1 Гор.
Сдвиг влево
Сдвиг вправо
0,1 Гор.
Макс.
0,5
Верт.
Высота проецируемого
изображения
Высота проецируемого
изображения
Ширина проецируемого
изображения
1 Гор.
Верт. сдвиг
Проецирование спереди, когда
проектор установлен на
потолке
