Русский
54
Нормальный
вывод 16:10
Формат
выводимого
экрана 5:4
Формат
выводимого
экрана 2,35:1
Формат
выводимого
экрана Театроскоп
Формат
выводимого
экрана Источник
Формат
выводимого экрана
Немасштаб.
Формат
выводимого
экрана 4:3
Формат
выводимого
экрана 16:9
Формат
выводимого
экрана 1,88

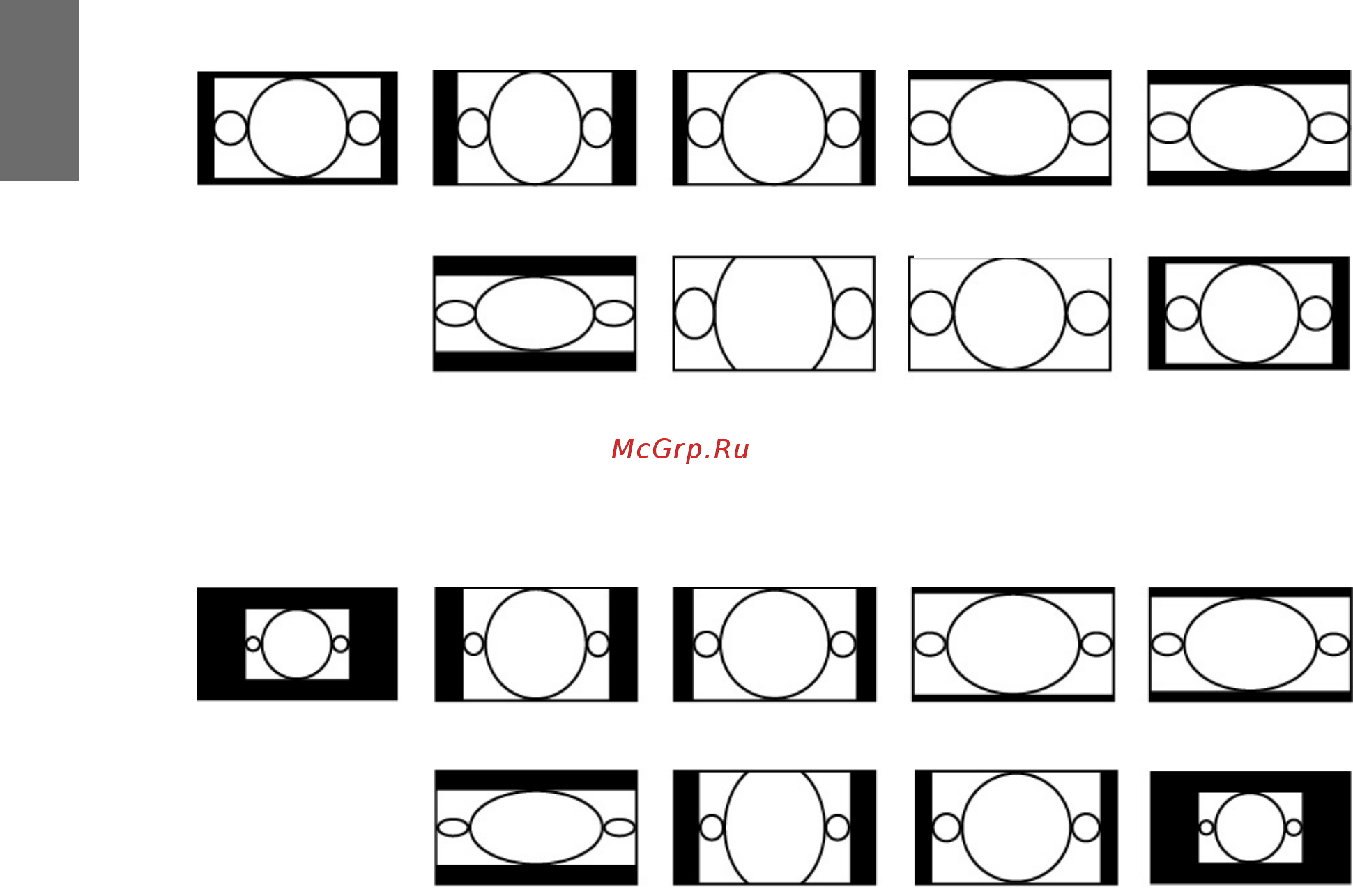

Для обычного входного сигнала 4:3 регулировка формата приведет к результатам,
показанным на следующих рисунках:
Нормальный
вывод 4:3
Формат
выводимого
экрана 5:4
Формат
выводимого
экрана 2,35:1
Формат
выводимого
экрана Театроскоп
Формат
выводимого
экрана 4:3
Формат
выводимого
экрана 16:9
Формат
выводимого
экрана 1,88
Формат
выводимого
экрана Источник
Формат
выводимого экрана
Немасштаб.
• Трапец. искажение
Выберите эту функцию и нажатием кнопок со стрелками ◄► скорректируйте
вертикальные искажения, вызванные проецированием под углом.
• Поворот
Нажатием кнопок ◄► поверните изображение под нужным углом.
• Подушкообразное искажение / Бочкообразное искажение
Нажатием кнопок ◄► скорректируйте подушкообразное / бочкообразное
искажение.
• Настройка по углам
В режиме "Настройка по углам" можно отобразить сетчатое тестовое изображение
для проверки правильности настройки параметров.
Верхний левый угол X: Кнопками ◄► скорректируйте искажение в левом верхнем
углу (отрегулируйте значение X).
Верхний левый угол Y: Кнопками ◄► скорректируйте искажение в левом верхнем
углу (отрегулируйте значение Y).
Верхний правый угол X: Кнопками ◄► скорректируйте искажение в правом
верхнем углу (отрегулируйте значение X).
Верхний правый угол Y: Кнопками ◄► скорректируйте искажение в правом
верхнем углу (отрегулируйте значение Y).
Нижний левый угол X: Кнопками ◄► скорректируйте искажение в левом нижнем
углу (отрегулируйте значение X).
Нижний левый угол Y: Кнопками ◄► скорректируйте искажение в левом нижнем
углу (отрегулируйте значение Y).
Нижний правый угол X: Кнопками ◄► скорректируйте искажение в правом нижнем
углу (отрегулируйте значение X).
Нижний правый угол Y: Кнопками ◄► скорректируйте искажение в правом нижнем
углу (отрегулируйте значение Y).
