Русский
22
Установка
Выбор и установка проекционного объектива
Примечание:
Перед установкой в проектор покупаемого отдельно объектива обязательно снимите крышку с его
заднего торца. Если этого не сделать, то можно повредить проектор.
Установка нового объектива
1. Снимите крышку объектива.

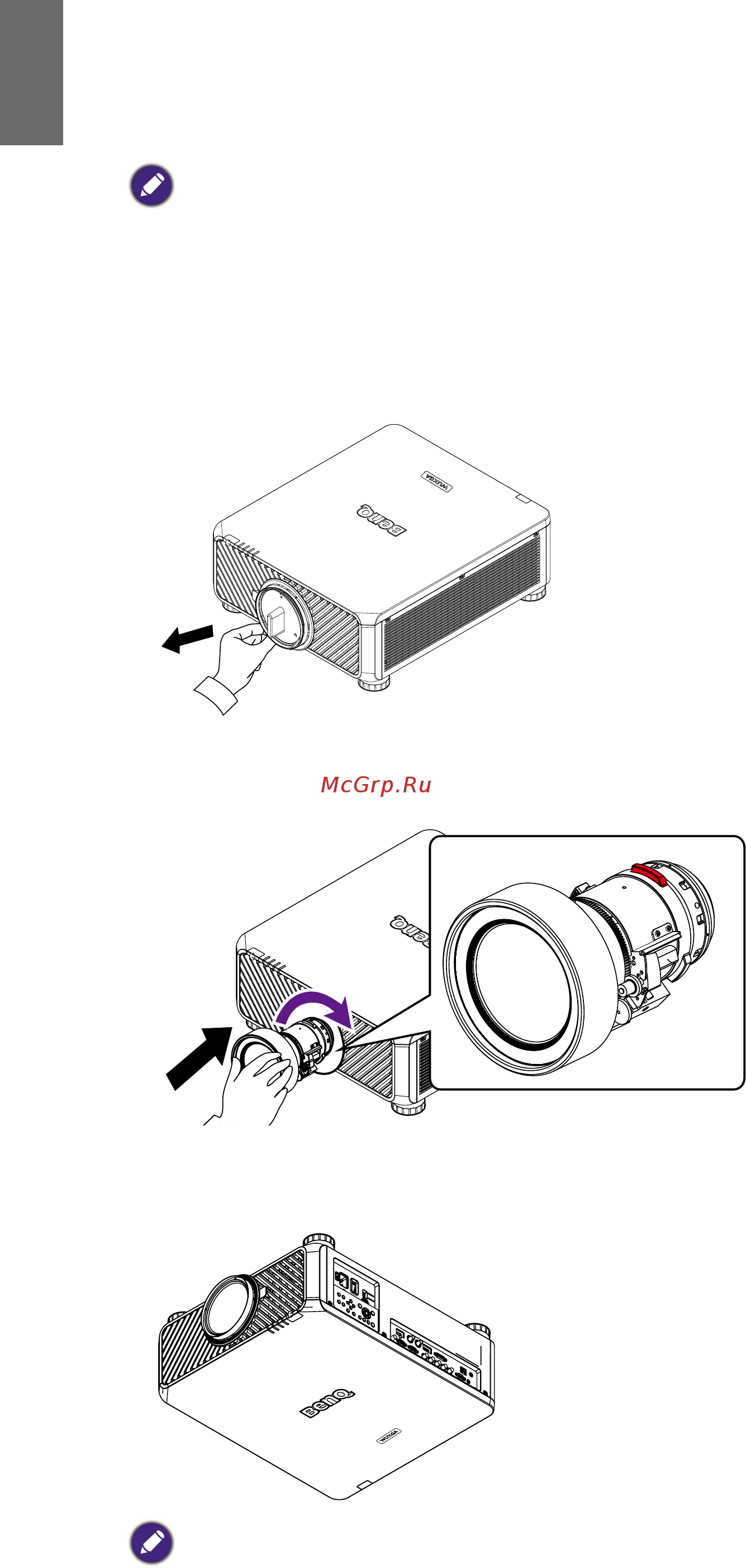

2. Вставьте объектив по стрелке, показанной внизу, и затем поворачивайте его по
часовой стрелке, пока не услышите два щелчка.
This side up
3. Использование винта защиты объектива от кражи. Затяните прилагаемый винт
защиты от кражи спереди на нижней части корпуса.
Внимание!
Сначала установите объектив, а затем включите питание проектора.
