Русский
14

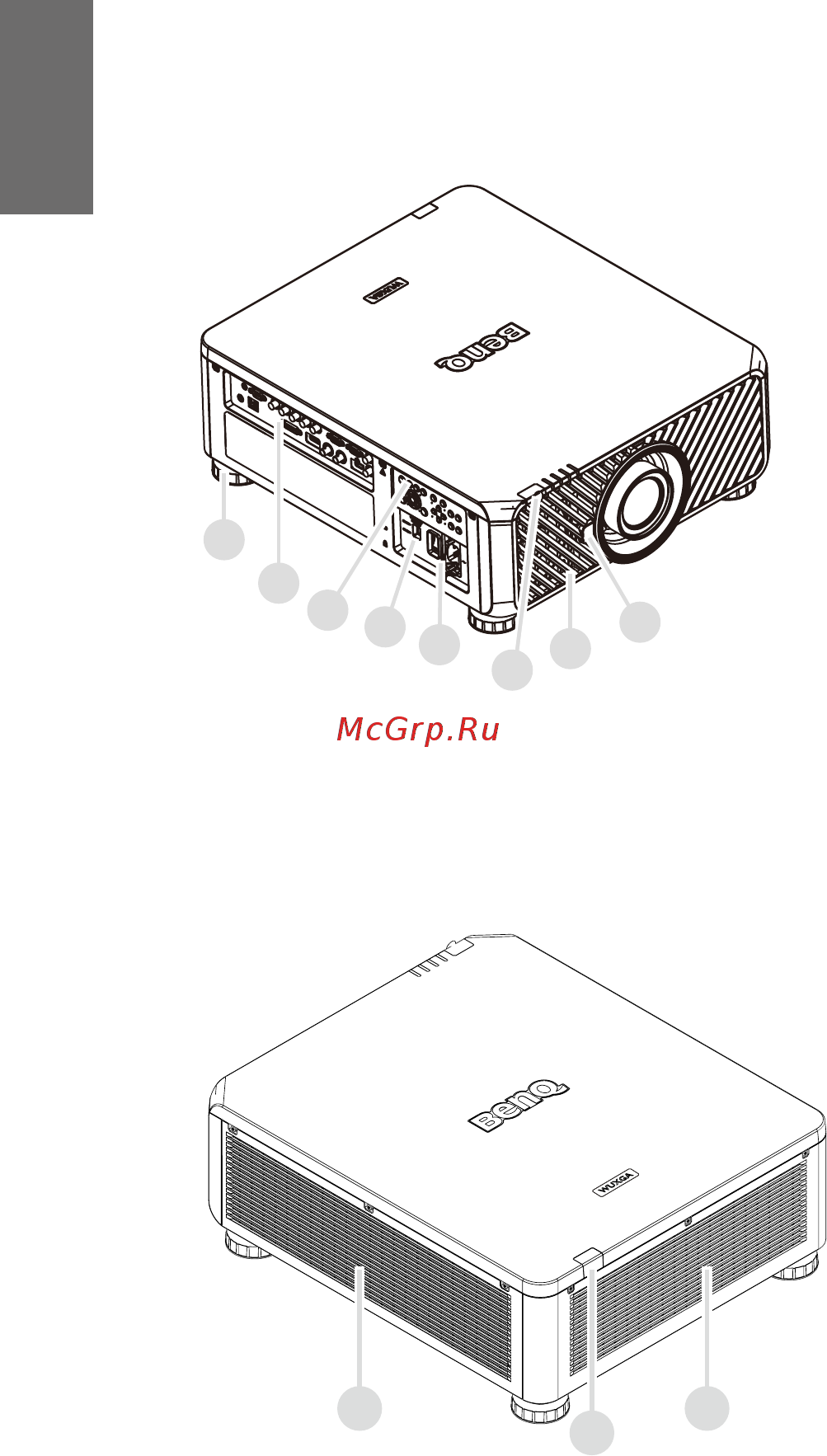

Внешний вид проектора
Вид спереди и сверху
1
7
6
8
3
4
5
2
1. Ножка регулировки уровня
проектора
2. Панель разъемов ввода/вывода
3. Панель управления
4. Движковый переключатель
(выбор напряжения)
5. Выключатель сетевого питания
6. Передний ИК-датчик
7. Кнопка отсоединения объектива
8. Впуск воздуха
Вид сзади и сверху
10
11
9
9. Воздухозаборник
10. Выпуск воздуха
11. Задний ИК-датчик
