Русский
60
Ячейка 1 Выполнить
Ячейка 2
Ячейка 3
Ячейка 4
Ячейка 5
Ячейка 6
Ячейка 7
Ячейка 8
Ячейка 9
Ячейка 10
Нет сигнала MENU Выход

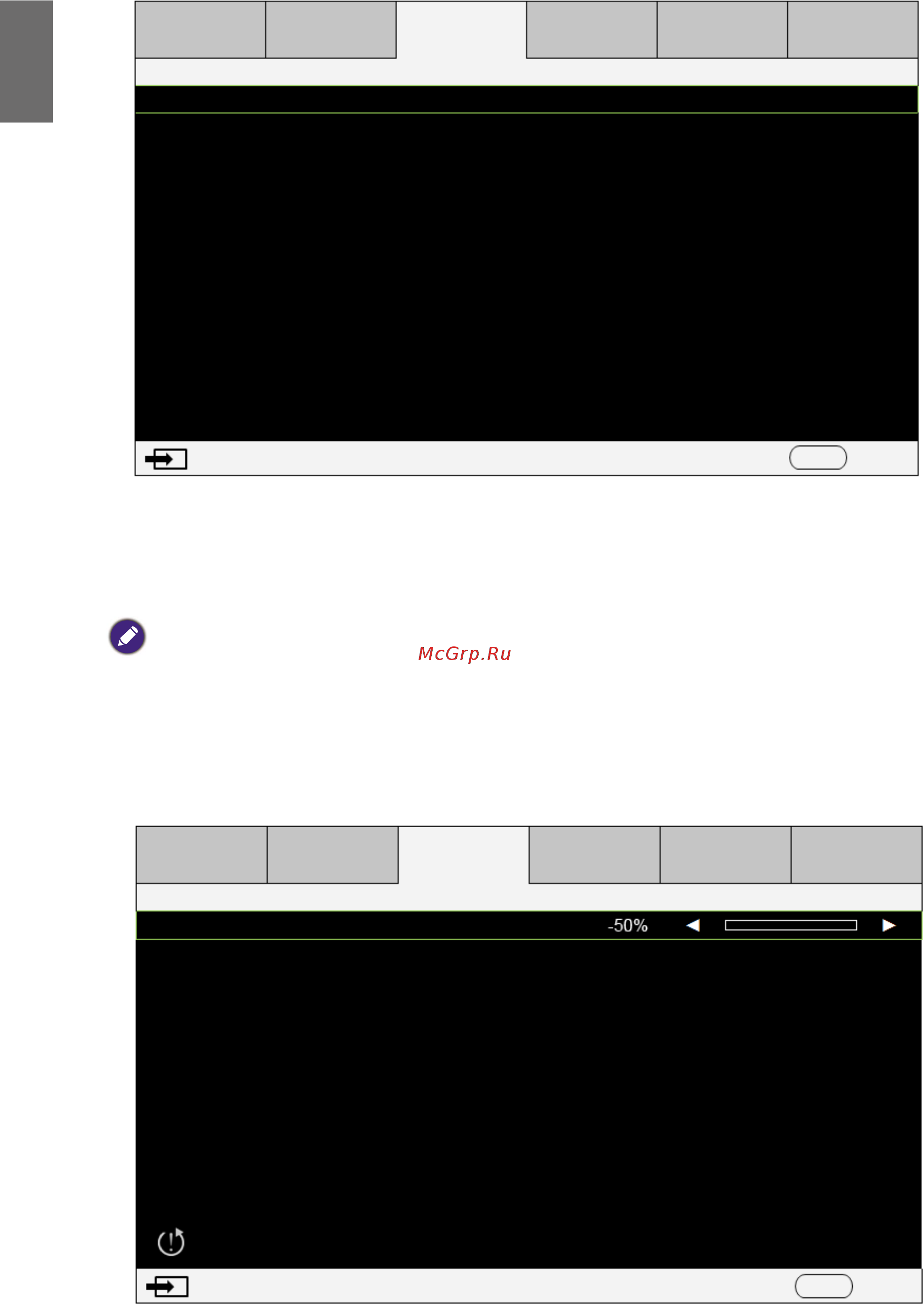

Настройка \ Память объектива \ Очистить память
Изображение Отображение Настройка Дополнит. Система Информация
• Центрировать объектив: Это функция калибровки объектива. Проектор
калибрует сдвиг объектива, фокус и увеличение для точной работы функции
памяти настроек объектива. После выполнения этой функции объектив будет
перемещен в центральное положение, заданное как настройка по умолчанию.
Примечание:
• Есть два заданных по умолчанию центральных положения: для объектива типа UST (Ultra Short
Throw - для проецирования со сверхмалого расстояния) и для объектива другого (не UST). Перед
выполнением этой функции убедитесь в правильности настройки типа объектива.
• Если установлен объектив для проецирования со сверхмалого расстояния, то перед
выполнением функции "Центрировать объектив" обязательно отсоедините комплект поддержки.
• Цифровое увеличение
Цифровое увеличение
Цифр. панорам.
Цифровое сканирование
Сбросить Цифровое увеличение
Computer 1 MENU Выход
Настройка \ Цифровое увеличение
Изображение Отображение Настройка Дополнит. Система Информация
Цифровое увеличение: Увеличьте масштаб проецируемого изображения
нажатием кнопок со стрелками ◄►.
