Русский
62
регулировке. Выберите функцию тестовых образцов в экранном меню или
нажмите кнопку TEST PATTERN на пульте ДУ, чтобы отобразить первый тестовый
образец; для отображения следующего образца нажмите еще раз. Повторяйте для
прокрутки имеющихся тестовых образцов или нажмите кнопку Exit для выхода.
• Сбросить Настройка
Нажмите “ДА”, чтобы сбросить все параметры в экранном меню Настройка и
установить для них значения по умолчанию.
Экранное меню - Дополнит.
Мерцание
Смешение краев
Сбросить Дополнительно
HDMI MENU Выход
Дополнит.
Изображение Отображение Настройка Дополнит. Система Информация
• Мерцание
Выберите край, на котором хотите видеть мерцание (Вверху, Внизу, Слева и
Справа).
• Смешение краев

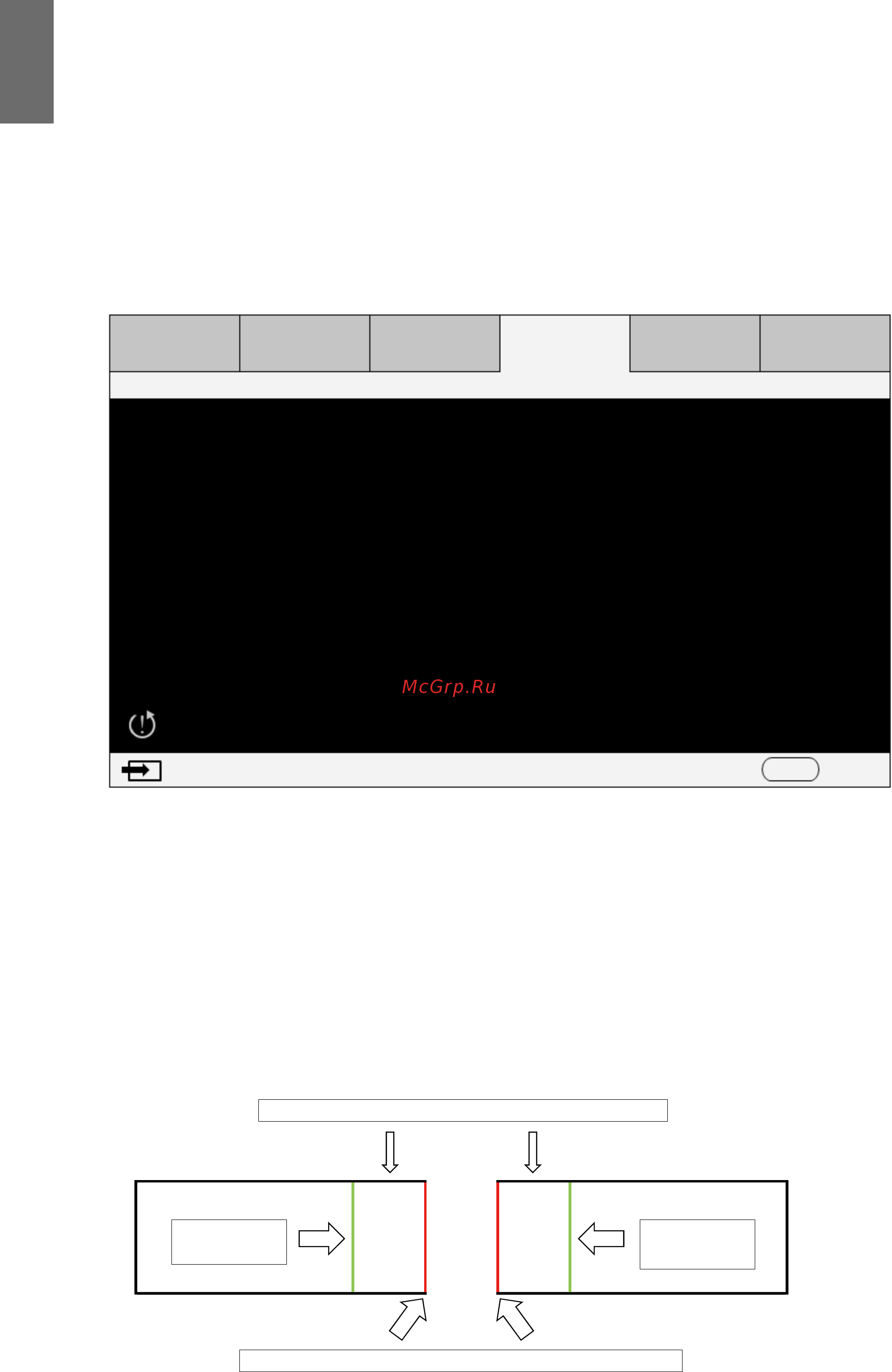

Эта функция позволяет одновременно на одном экране отображать несколько
проецируемых изображений, смешивая их края для обеспечения равномерности
изображений. Чтобы включить эту функцию, установите для нее значение “Вкл.”.
Состояние: Чтобы включить функцию смешения краев, установите для нее
значение “Вкл.”.
Настроить линии: Если включить функцию настройки линий, установив для нее
значение “Вкл.”, то можно будет настраивать область перекрытия.
Определите область перекрытия (Диапазон)
Определите положение перекрытия (Положение)
Зеленый
маркер
Зеленый
маркер
