Русский
90
Информация о параметрах сетевого управления (версия RJ-45)
LAN Software Version
(Версия ПО LAN)
: Версия ПО сетевого управления
MAC address
(MAC-адрес)
: Текущий IP-адрес

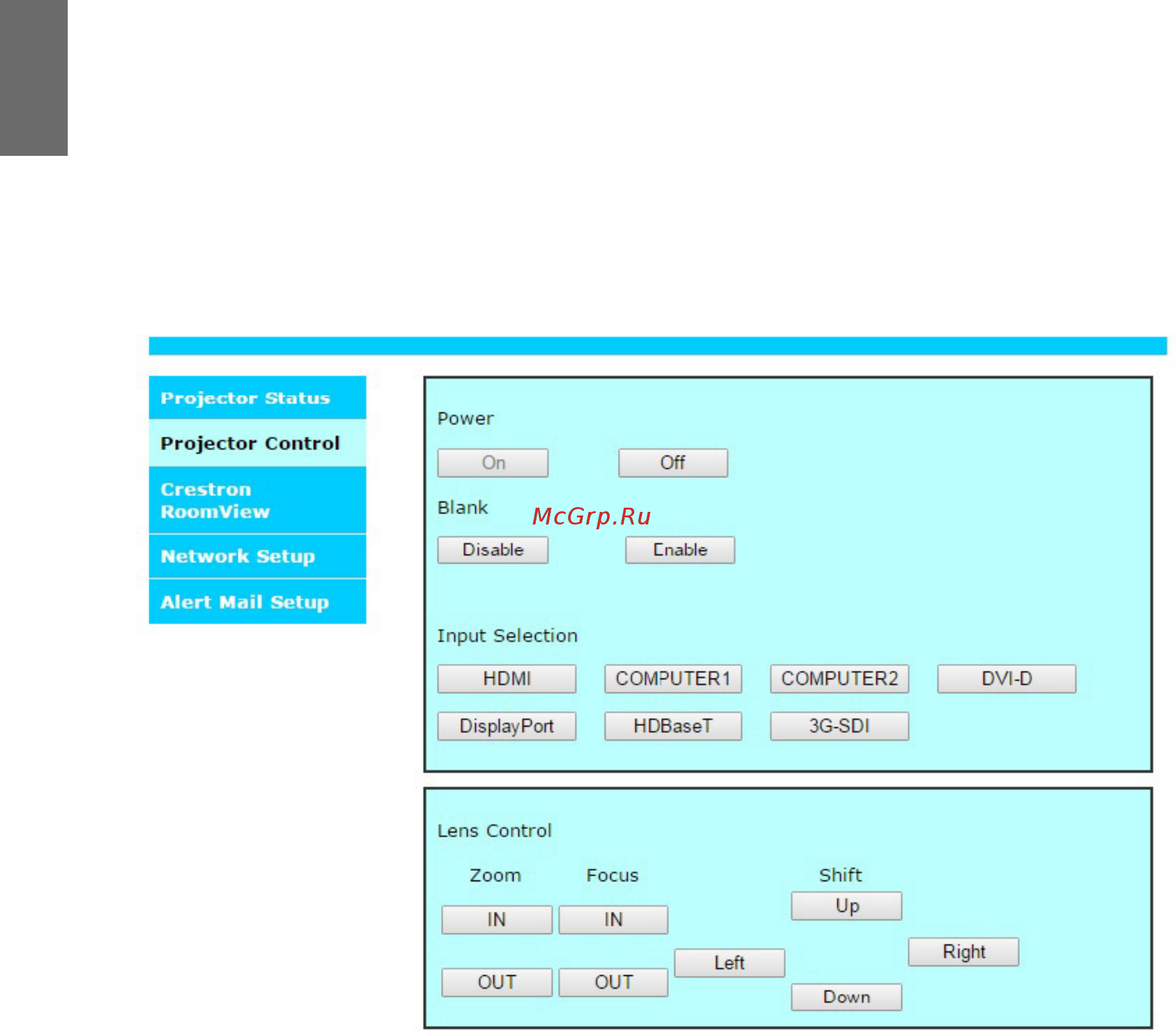

Projector control (Управление проектором)
Выберите эту функцию для управления проектором через веб-браузер.
