Русский
7
• Внимание! Нарушение описанных здесь правил и порядка управления и
регулировки может подвергнуть пользователя опасному радиоактивному
облучению.

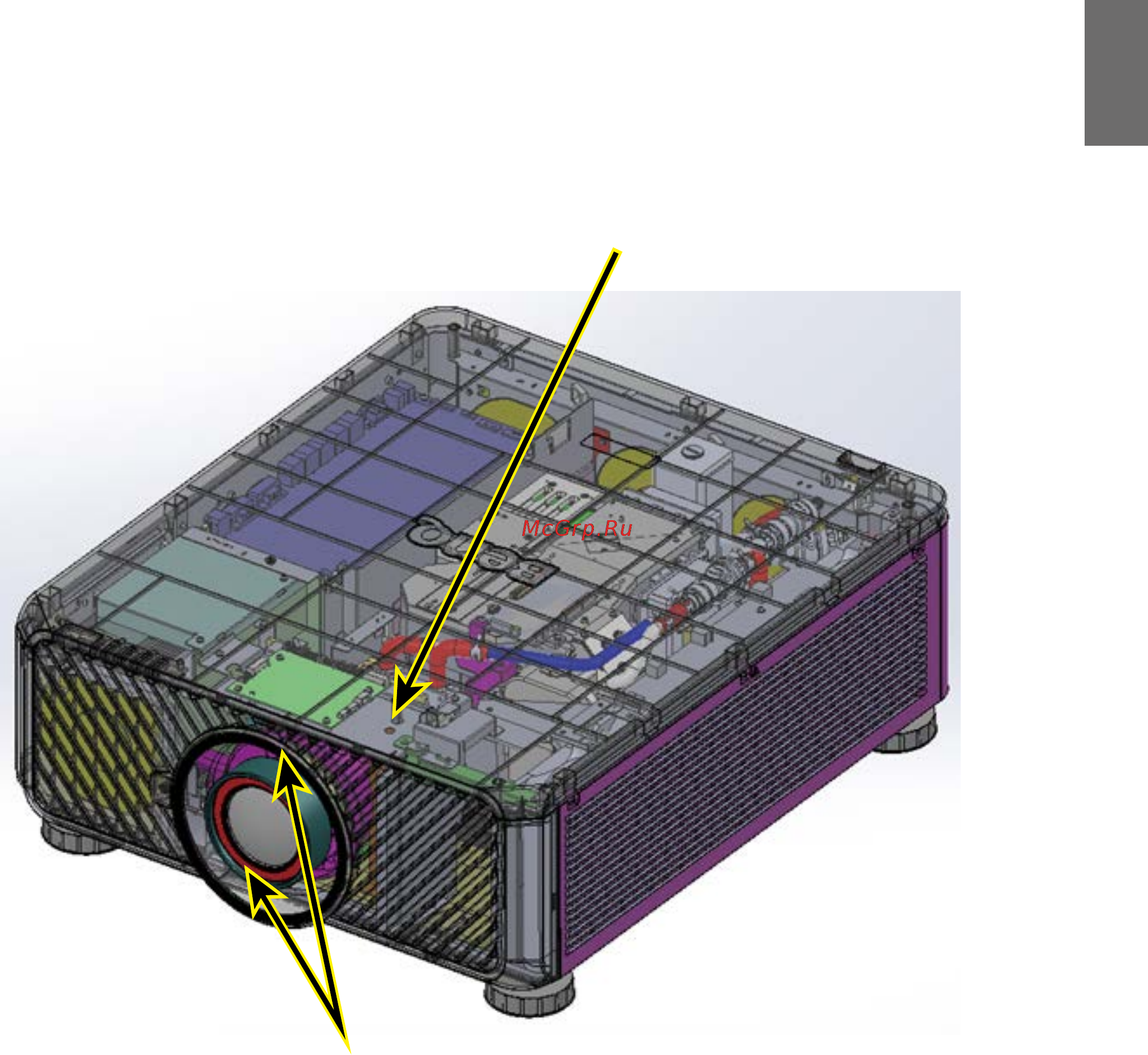

Защита с помощью блокировочных выключателей
ВЫКЛЮЧАТЕЛЬ A: срабатывает при снятии верхней
крышки. Затем питание проектора выключится.
ВЫКЛЮЧАТЕЛЬ B (2 шт.): срабатывает при снятии проекционного
объектива. Затем питание проектора выключится.
Параметры лазера
Длина волны: 450–460 нм
Режим работы: Импульсный, зависит от частоты кадров
Ширина импульса: 0,5 мс
Макс. энергия лазерного излучения: 0,253 мДж
Общая мощность внутреннего источника питания: >100 Вт
Размер кажущегося источника: >10 мм, на диафрагме объектива
Отклонение: >100 миллирадиан
